Ph-4
Piezohannas
PH-4
Introducción:
El dispositivo de medición de sangre Doppler que desarrollamos puede equipar con un sensor de flujo sanguíneo de 2MHz, 4MHz y 8MHz para medir la tasa de flujo sanguíneo de diferente profundidad. La interfaz de salida es el puerto USB, y la entrada de la alimentación es la alimentación de la PC estándar. Podría ofrecer algún tipo de datos sin procesar o los datos calculados como VP; VM, VD, PI, RI, SD, HR. Además, podríamos ofrecer la salida como espectro de mapa de bits cuando se conecta directamente con su computadora portátil o PC.

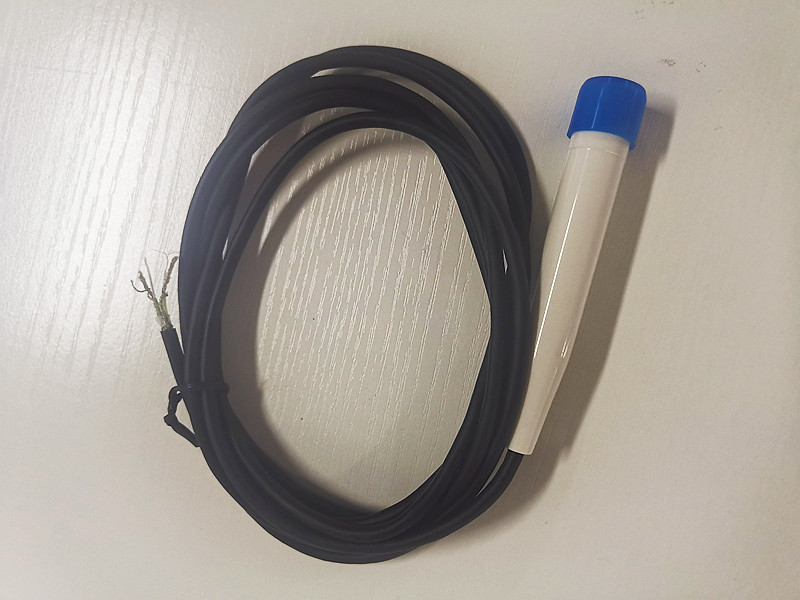

4MHz sonda doppler craneocervical:
Frecuencia | 4MHz |
Sensibilidad | -10DB |
Ancho de banda (-6db): | 30% |
Capacitancia estática: | 1300 pf |
Impedancia: | 50Ω |
Nivel de protección: | IPX7 4000V（contra tierra） |
Longitud del cable: | 2m |
Personalizable: | Sí |
Parámetros tecnológicos:
Modelo | PH-2 | Ph-4 | Ph-8 |
Frecuencia de trabajo | 2MHz ± 10% | 4MHz ± 10% | 8MHz ± 10% |
Método de trabajo | Onda de pulso | Ola continua | Ola continua |
Capacitancia estática | 2900pf ± 20% | Enviar: 1500pf ± 20% Recibir: 1500pf ± 20% | Enviar: 500pf ± 20% recibir:500pf ± 20% |
sensibilidad relativa | >-9dB | >-20dB | >-15db |
Ancho de banda relativo | ≥30% | ≥15% | ≥20% |
recibiendo a sesiones mixtas | --- | <-50dB | <-50dB |
Uso principal | Para el análisis del flujo sanguíneo del cerebro | Para el análisis de flujo sanguíneo de la arteria carótida | Para el análisis superficial del flujo sanguíneo vascular |
Parámetros del espectro:
1. Deph:
Estos parámetros para la mayoría de los pacientes (edad superior a los 20 años) se basan principalmente en la detección de la profundidad de la anatomía vascular.
h. Ojo izquierdo o ojo derecho profundidad general arterial de 45 mm (la potencia debe ser inferior al 250%, de lo contrario, los globos oculares de lesiones)
2.Power:
Potencia general = 400% excepto la arteria oftálmica.
Principios de cambio: aumento o disminución apropiada con la profundidad de detección.
3.Gain:
La ganancia suele ser de aproximadamente 30dB.
Principios de cambio: aumento o disminución apropiadas con la resistencia a la señal detectada. Sin cambiar el conjunto general de acuerdo con los hábitos de usuario.
Generalmente es de aproximadamente 12 mm.
Cambie el principio: si se toma una señal grande y fácil de detectar, pero la baja resolución vascular y la señal de detección más difícil de viceversa, pero la alta resolución vascular. En general, para los vasos sanguíneos más profundos debe ser más grande, el encendedor es más pequeño.
Cambie el principio: profundidad de detección limitada, determine directamente el rango de caudal. Su valor con profundidad y volumen de muestra. Dado que recibir datos, en primer lugar, el acuerdo con la relación de estos parámetros, la ventana del espectro claramente no puede hacer de otra manera, la escala de caudal. Todos estos deben cambiarse en cualquier momento con la profundidad de detección.
Principios de cambio: el diseño de la interfaz, la ventana del espectro puede ser más larga o más corta. La ventana del espectro es más larga, más tiempo. Para una interfaz fija, este conjunto de parámetros ya no se cambia. Por ejemplo, para el ancho longitudinal FFT de 256 puntos FFT debe apentar el píxel 256, mientras que la horizontal generalmente tomada por 80-100 puntos / s es más apropiado. Es necesario duplicar para un FFT Lateral de 512 puntos más apropiado, o el diente de sierra de espectrograma parecerá demasiado alto, afilado o demasiado horizontal, los médicos de influencia interpretan planos. Multi-entrada conveniente. Por ejemplo: 4s o 5s, 6s como.
