Sensores de hojas de doble hoja Detector de doble hoja de doble sensor para hoja de papel

1. Artículo: Sensor doble de hoja simple | Detector de doble hoja | Sensor de doble hoja | Controlador de doble hoja
2.El medio se mide: papel recubierto, papel de impresión con láser, papel de factura, cartón, película delgada, chapa metálica.
3.Features:
Incluye un procesador de señales y dos sensores ultrasónicos (transmisores y receptores); Detección confiable de papel de múltiples capas, hojas de plástico o chapa metálica con un rango de detección de 40-80 mm;
Los materiales se midieron a partir de papel de 20 g / m2 a tarjetas de 400 g / m2; Papel 100 g / m2 a 1000 g / m2 Pollar de una sola capa. Velocidad de medición: 15ms / PC
Estado de Disponibilidad:
Cantidad:
  • Phal-200-01LA

  • Piezohannas

  • PHAL-200-01LA

Sensores de hojas de doble hoja Detector de doble hoja de doble sensor para hoja de papel



1. PRODUCT DESCRIPCIÓN:

Es sensores de detección únicos y de doble uso de la tecnología ultrasónica, se utilizan principalmente para monitorear hojas de papel de varias capas, películas de plástico y metal. Para identificar dos o más hojas, es un lugar involuntario. Cada capa se compara con el valor de referencia almacenado y se indica en consecuencia. Es una capa simple o doble y el valor almacenado se puede corregir manualmente. Se utiliza principalmente para detectar hojas individuales y dobles. Siempre que la función de la hoja de la hoja y la función de alarma doble, y no está sujeta a vibración, material, color del objeto a inspeccionar. Las restricciones se usan ampliamente en papel, estampado, máquinas de lapeado de fideos instantáneos y Otras industrias. El sensor de detección de doble doble industrias es un transductor ultrasónico especialmente desarrollado y los circuitos electrónicos ingeniosos que se pueden usar para una inspección precisa de una amplia gama de espesores de materiales, transparencias, hojas de metal delgadas, etc. El sistema de ultrasonido es incomparable por el detector fotoeléctrico de dos hojas porque no depende del color del material.


La tecnología ultrasónica del sensor de detección de doble doble no se puede adaptar a varios materiales de lámina que se comparan con el doble control de la lámina mecánica o ligera convencional, como los potenciómetros o los transductores que son superfluos para ajustar.

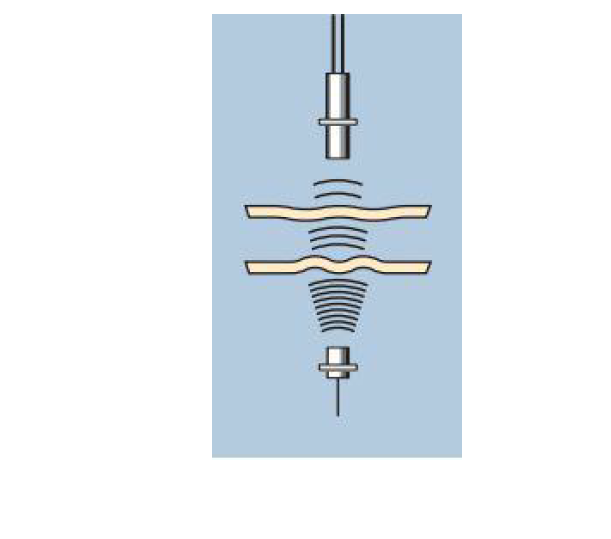

2. Principio del producto:
Un transmisor ultrasónico de alta frecuencia emite un haz ultrasónico debajo de la lámina. La onda acústica causa vibraciones de la placa delgada, y a su vez producirá una olas de sonido muy pequeñas en el otro lado de la placa delgada. Esta pequeña onda de sonido es recibida por el receptor ultrasónico. Si es de dos piezas, una está en la parte superior de otra pieza, la señal se debilita, de modo que es básicamente imposible alcanzar el receptor.


L7LP76 (@ (6 $ _H7Y (YMA} 59


3. Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHzTransductor ultrasónico

% 8uz {p5wzn`d3a97dbvr8a

05W {nytq`ofl0] y (r [50 $ 'o

Modelo

PHAL-200-01LA

Frecuencia

200khz ±5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

1100Ω ± 20

Capacidad

1300PF ± 20@ 1khz

Sensibilidad

Voltaje de conducción800vppDistancia:0.3m

Amplitud de eco55mechón

Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db:8° ± 2

Ángulo agudo:20° ± 4

Alojamiento Material

304

Uso

Sensor ultrasónico de tensión única y doble

Instalación

Dimensión

IP68

Nivel de protección

33g ± 5% (largo12cm

Peso

integratTipo de edconectorRojo +Blanco-Negro: Alambre blindado

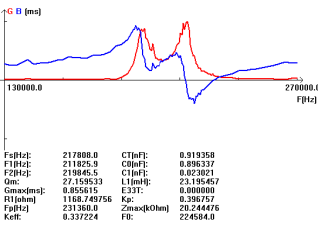

Curva de admitancia

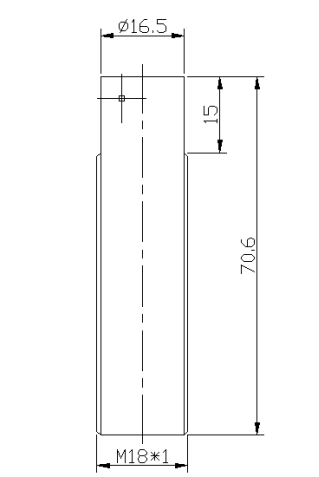

Diagrama de la estructura del producto

XH) I} GW9A (DD8J) J} O% _e

17_4jalnjgb (t] gp [r {zgxq

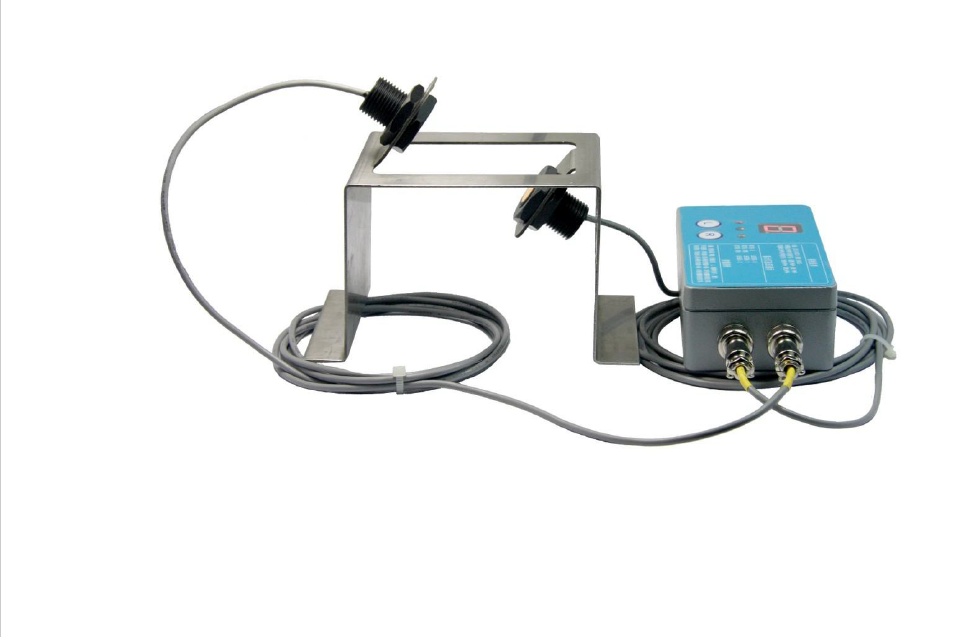

4. Imagen de aplicación:


42) o (y {9 (0poj [2bxo} 28m1
