Um1000-18gm-au-v1
Piezohannas
UM1000-18GM-AU-V1
Sensor ultrasónico sin contacto industrial para la medición de la distancia
Parámetros:
Datos técnicos |
Especificaciones generales |
Distancia de detección 100 ... 1000mm (50 ... 800mm) |
Rango de ajuste 100 ... 1000mm (50 ... 800mm) |
Área inutilizable 0 ... 100 mm (0 ... 50mm) |
Placa de destino estándar 100mm × 100mm |
Frecuencia del transductor Unos 200 kHz |
Retardo de respuesta Unos 125ms |
Indicadores / Medios Operativos |
Amarillo ledsólido: objeto en rango de evaluación Flashing: función del programa |
Rojo LEDFlashing: Fallo o función de la función del programa no detectado |
Especificaciones electricas |
Voltaje de operación uB 10 ... 30VDC, RIPPLE10% SS |
Corriente de suministro sin carga ≤20mA |
Producción |
Tipo de salida 1 salida analógica 0 ... 10V |
Resolución 0.11mm en max.Sensing Range |
Desviación de la característica curva ± 1% del valor a gran escala |
Repetir precisión ± 0.1% del valor a gran escala |
Impedancia de carga > 1k ohm |
Influencia de la temperatura ± 1.5% del valor a gran escala |
Condiciones ambientales |
Temperatura ambiente -25 ... 70 ℃ |
Temperatura de almacenamiento -40 ... 85 ℃ |
Especificaciones mecánicas |
Grado de protección IP67 |

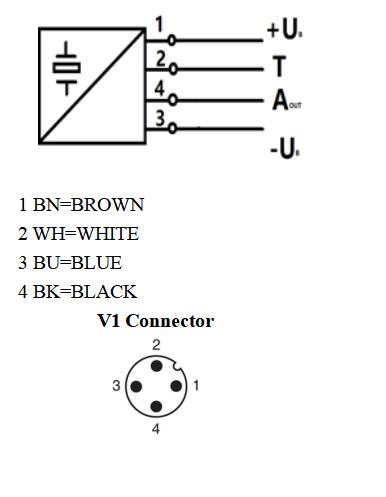

Conexión Conector M12x1,4-PIN |
Material Alojamiento latón, níquel |
Transducidor de resina epoxi / mezcla de esfera de vidrio hueca; Espuma de poliuretano |
Peso 60 g |
Dimensión:
Ajustando los límites de evaluación.
El sensor ultrasónico presenta una salida analógica con dos límites de evaluación docente. Estos se establecen aplicando la oferta.
voltaje -uBo + uBa la entrada de enseñanza. El voltaje de suministro debe aplicarse a la entrada de enseñanza durante al menos 1 s. Leds
Indique si el sensor ha reconocido el objetivo durante el procedimiento de enseñanza. Se enseña el límite de evaluación más bajo A1.
contigoB, A2 con + uB.
Se pueden configurar dos funciones de salida diferentes:
1. El valor analógico aumenta con la distancia ascendente al objeto (rampa creciente)
2. El valor analógico cae con la distancia creciente al objeto (caída de rampa)
Los límites de evaluación solo pueden especificarse dentro de los primeros 5 minutos después de
Encendido. Para modificar los límites de evaluación más adelante,
El usuario puede especificar los valores deseados solo después de un nuevo encendido.
Rampa de levantamiento de enseñanza (A2> A1)
- Objeto de posición en el límite de evaluación más bajo
- Enseñar en el límite inferior A1 con - UB
- Objeto de posición en el límite de evaluación superior
- Enseñanza en el límite superior A2 con + UB
Paseo en caída de enseñanza (A1> A2):
- Objeto de posición en el límite de evaluación más bajo
- Enseñar en el límite inferior A2 con + UB
- Objeto de posición en el límite de evaluación superior
- Enseñanza en el límite superior A1 con - UB
Configuración predeterminada
A1: Área inutilizable
A2: Rango de detección nominal
Modo de operación: rampa creciente
Pantallas led
Muestra en dependencia del modo de operación. | LED rojo | LED amarillo |
Límite de evaluación de enseñanza Objeto detectado No se detectó ningún objeto Objeto incierto (Enseñar-in inválido) |
apagado flashes sobre |
flashes apagado apagado |
Modo normal (rango de evaluación) | apagado | sobre |
Culpa | sobre | estado previo |
