PHA-15-50D-F
Piezohannas
PHA-15-50D-F

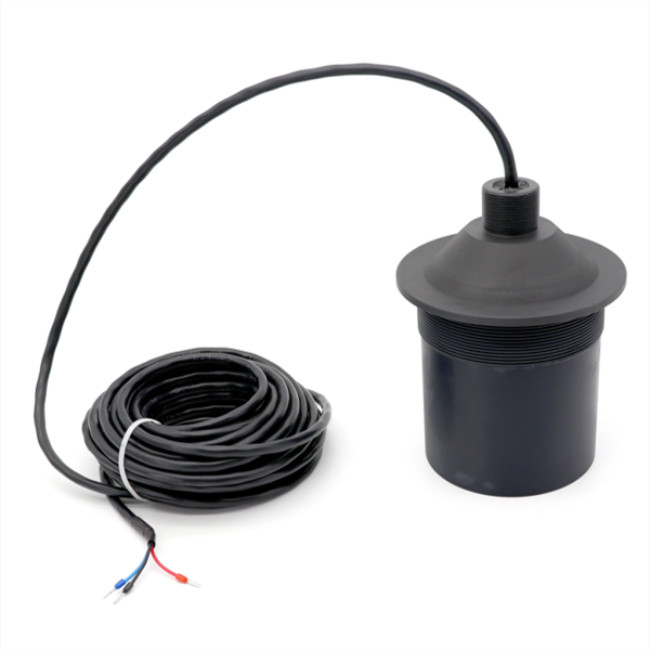

Sensor piezoeléctrico transductor de rango ultrasónico de 15 kHz para sensor de nivel
Elementos | Parámetros técnicos | Imagen | |
Nombre | 15 kHzTransductor ultrasónico |
| |
Modelo | PHA-15-50D-F | ||
Frecuencia | 16 kHz ±5% | ||
Distancia de detección | 1.8~50m | ||
Mínimo Lmpedance paralelo | 790Ω ± 20% | ||
12700pf ± 20%@1kHz | |||
Sensibilidad | Voltaje de conducción:520 VPP,Distancia:0.6m, Amplitud de eco:1200mv | ||
-40~+80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @-3db:13 ° ± 2; Ángulo agudo:30 ° ± 4; | ||
Alojamiento Material | Pom | ||
Uso | Vigilancia,A prueba de accidentes, Buscador de rango ultrasónico | ||
El hilo de elevación:M32 × 1.5,Abajo con hilo :M108 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 2400G ± 5% (Longitud:10M) | ||
Instrucciones de cableado | tipo separado(cuatro alambres) :Rojo:transductor+、blanco: transductor-、azul,negro:sensor de temperatura(MF58) ; tipo separado(Tres-cable) :Rojo:transductor+、azul:Sensor de temperatura+、negro:Línea común- ; | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
