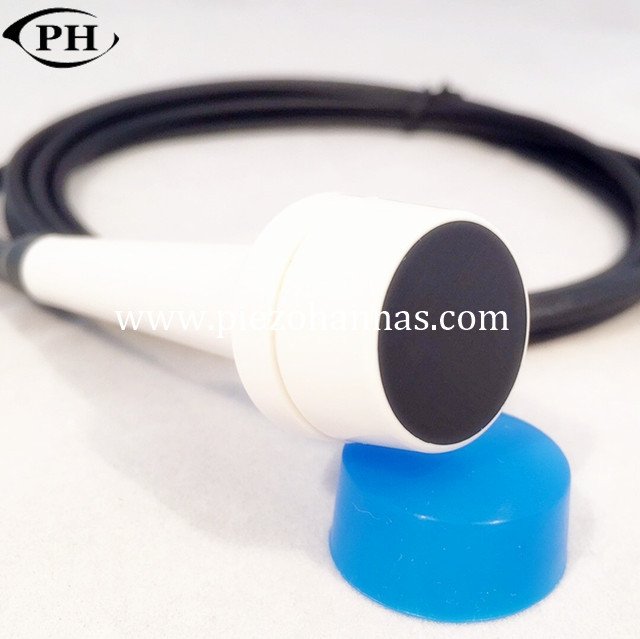

Sensor médico de la alta sensibilidad TCD Doppler para el contador del flujo de sangre

Podemos ofrecer 2Mhz, 4Mhz, sensor de 6Mhz TCD Doppler. La dimensión de una variable del shell se puede modificar para requisitos particulares basó en sus requisitos. Aplicación: Este sensor funciona junto con analizador ultrasónico del flujo de sangre de Doppler. El total tiene dos categorías: El sensor de Doppler del pulso y el sensor continuo de Doppler, según diferente usar el requisito, allí son tres clases de frecuencia.
Cantidad:
  • PH-2

  • Piezohannas

  • PH-2

Introducción:


El aparato de medición de la sangre de Doppler que desarrollamos puede equipar de 2mhz, 4mhz, sensor del flujo de sangre 8mhz para medir la diversa tarifa del flujo de sangre de la profundidad. El interfaz de la salida es USB portuario, y entró la potencia es potencia estándar de la PC. Allí podía ofrecer una cierta clase de informaciones en bruto o de los datos calculados como Vp; VM, Vd, pi, RI, SD, hora.  Además, podríamos ofrecer la salida como espectro a memoria de imagen cuando conectar con su computadora portátil o PC directo.


Parámetros de la tecnología:

Modelo

PH-2

PH-4

PH-8

Frecuencia de trabajo

2MHz±10%

4MHz±10%

8MHz±10%

Método de trabajo

Onda del pulso

Onda continua

Onda continua

Capacitancia estática

2900PF±20%

Enviar: 1500PF±20%

recibir: 1500PF±20%

enviar: 500PF±20%

recibir:500PF±20%

sensibilidad relativa

>-9dB

>-20dB

>-15dB

Anchura de banda relativa

≥30%

≥15%

≥20%

recibir-envío mezclado

---

<>

-50dB
<>
-50dB
Uso principal
Para el análisis del flujo de sangre del cerebro
Para el análisis del flujo de sangre de la arteria carótida
Para el análisis vascular superficial del flujo de sangre
Parámetros del espectro:
1.Depth:
Estos parámetros para la mayoría de los pacientes (edad sobre 20 años) se basan principalmente en la detección de profundidad vascular de la anatomía.
a. Arteria cerebral media izquierda o derecha, la profundidad general 55m m (arteria cerebral media generalmente larga, y de algunos hospitales y entonces dividido en el anterior después de 3 arriba)
b. Profundidad anterior izquierda o correcta 65m m de la arteria cerebral
c. Profundidad media izquierda o correcta 70m m de la arteria cerebral
d. Profundidad inferior posterior izquierda o correcta 60m m de la arteria cerebelosa
e. Profundidad intracraneal izquierda o correcta 25m m de la arteria vertebral
f. Ojo izquierdo (o derecho) dentro de la profundidad craniocervical 65m m
g. Profundidad 82m m de la arteria basilar
h. Profundidad general arterial del ojo izquierdo o derecho de 45m m (la potencia debe ser menos el de 250%, si no los globos del ojo de lesión)
2.Power:
La potencia general el = 400% exceptúa la arteria oftálmica.
Principios del cambio: apropiarse del aumento o de la disminución con la profundidad de la detección.
3.Gain:
El aumento está generalmente sobre 30dB.
Principios del cambio: apropiarse del aumento o de la disminución con la fuerza de señal detectada. Sin el cambio del conjunto general según hábitos del utilizador.
volumen 4.Sample:
Es generalmente cerca de 12m m.
Cambiar el principio: Si señal grande, fácilmente detectada tomada, pero la resolución inferior vascular, y viceversa una señal más difícil de la detección, pero la alta resolución vascular. Generalmente para vasos sanguíneos más profundos debe ser más grande, el alumbrador es más pequeño.
5. Frecuencia de la repetición:
I.e. frecuencia de muestreo. Hardware pocos ficheros 5.208KHz; 7.8125kHz; 10.4167kHz; 15.625kHz;
Cambiar el principio: la profundidad limitada de la detección, determina directo el rango del flujo. Su valor con el volumen de la profundidad y de muestra. Desde recibir los datos, en primer lugar se ocupan del lazo de estos parámetros hacen necesidad de la ventana del espectro no puede hacer claramente de otra manera, la escala del flujo. Todos estos necesidad de ser cambiado en cualquier momento con la profundidad de la detección.
-50dB

<>

-50dB
Uso principal
Para el análisis del flujo de sangre del cerebro
Para el análisis del flujo de sangre de la arteria carótida
Para el análisis vascular superficial del flujo de sangre
Parámetros del espectro:
1.Depth:
Estos parámetros para la mayoría de los pacientes (edad sobre 20 años) se basan principalmente en la detección de profundidad vascular de la anatomía.
a. Arteria cerebral media izquierda o derecha, la profundidad general 55m m (arteria cerebral media generalmente larga, y de algunos hospitales y entonces dividido en el anterior después de 3 arriba)
b. Profundidad anterior izquierda o correcta 65m m de la arteria cerebral
c. Profundidad media izquierda o correcta 70m m de la arteria cerebral
d. Profundidad inferior posterior izquierda o correcta 60m m de la arteria cerebelosa
e. Profundidad intracraneal izquierda o correcta 25m m de la arteria vertebral
f. Ojo izquierdo (o derecho) dentro de la profundidad craniocervical 65m m
g. Profundidad 82m m de la arteria basilar
h. Profundidad general arterial del ojo izquierdo o derecho de 45m m (la potencia debe ser menos el de 250%, si no los globos del ojo de lesión)
2.Power:
La potencia general el = 400% exceptúa la arteria oftálmica.
Principios del cambio: apropiarse del aumento o de la disminución con la profundidad de la detección.
3.Gain:
El aumento está generalmente sobre 30dB.
Principios del cambio: apropiarse del aumento o de la disminución con la fuerza de señal detectada. Sin el cambio del conjunto general según hábitos del utilizador.
volumen 4.Sample:
Es generalmente cerca de 12m m.
Cambiar el principio: Si señal grande, fácilmente detectada tomada, pero la resolución inferior vascular, y viceversa una señal más difícil de la detección, pero la alta resolución vascular. Generalmente para vasos sanguíneos más profundos debe ser más grande, el alumbrador es más pequeño.
5. Frecuencia de la repetición:
I.e. frecuencia de muestreo. Hardware pocos ficheros 5.208KHz; 7.8125kHz; 10.4167kHz; 15.625kHz;
Cambiar el principio: la profundidad limitada de la detección, determina directo el rango del flujo. Su valor con el volumen de la profundidad y de muestra. Desde recibir los datos, en primer lugar se ocupan del lazo de estos parámetros hacen necesidad de la ventana del espectro no puede hacer claramente de otra manera, la escala del flujo. Todos estos necesidad de ser cambiado en cualquier momento con la profundidad de la detección.
-50dB

Uso principal

Para el análisis del flujo de sangre del cerebro

Para el análisis del flujo de sangre de la arteria carótida

Para el análisis vascular superficial del flujo de sangre

Parámetros del espectro:


1.Depth:
Estos parámetros para la mayoría de los pacientes (edad sobre 20 años) se basan principalmente en la detección de profundidad vascular de la anatomía.

a. Arteria cerebral media izquierda o derecha, la profundidad general 55m m (arteria cerebral media generalmente larga, y de algunos hospitales y entonces dividido en el anterior después de 3 arriba)
b. Profundidad anterior izquierda o correcta 65m m de la arteria cerebral
c. Profundidad media izquierda o correcta 70m m de la arteria cerebral
d. Profundidad inferior posterior izquierda o correcta 60m m de la arteria cerebelosa
e. Profundidad intracraneal izquierda o correcta 25m m de la arteria vertebral
f. Ojo izquierdo (o derecho) dentro de la profundidad craniocervical 65m m
g. Profundidad 82m m de la arteria basilar

h. Profundidad general arterial del ojo izquierdo o derecho de 45m m (la potencia debe ser menos el de 250%, si no los globos del ojo de lesión)


2.Power:
La potencia general el = 400% exceptúa la arteria oftálmica.
Principios del cambio: apropiarse del aumento o de la disminución con la profundidad de la detección.


3.Gain:
El aumento está generalmente sobre 30dB.
Principios del cambio: apropiarse del aumento o de la disminución con la fuerza de señal detectada. Sin el cambio del conjunto general según hábitos del utilizador.


volumen 4.Sample:

Es generalmente cerca de 12m m.
Cambiar el principio: Si señal grande, fácilmente detectada tomada, pero la resolución inferior vascular, y viceversa una señal más difícil de la detección, pero la alta resolución vascular. Generalmente para vasos sanguíneos más profundos debe ser más grande, el alumbrador es más pequeño.


5. Frecuencia de la repetición:
I.e. frecuencia de muestreo. Hardware pocos ficheros 5.208KHz; 7.8125kHz; 10.4167kHz; 15.625kHz;

Cambiar el principio: la profundidad limitada de la detección, determina directo el rango del flujo. Su valor con el volumen de la profundidad y de muestra. Desde recibir los datos, en primer lugar se ocupan del lazo de estos parámetros hacen necesidad de la ventana del espectro no puede hacer claramente de otra manera, la escala del flujo. Todos estos necesidad de ser cambiado en cualquier momento con la profundidad de la detección.


6.AcrossTime:
Detectando el tiempo requerido para el diagrama del espectro de un de plena pantalla.

Principios del cambio: el diseño de interfaz, ventana del espectro puede ser más largo o más corto. La ventana del espectro es cuanto el más largo, más largo el tiempo. Para un interfaz fijo, este conjunto del parámetro se cambia no más. Por ejemplo, porque 256 la anchura longitudinal del HIGO de la punta FFT debe señalar el pixel 256, mientras que el horizontal tomado generalmente por 80-100 puntas/S es más apropiado. Necesitar ser doblado para 512 un lateral de la punta FFT más apropiado, o el diente de sierra del espectrograma parecerá demasiado alto, sostenido o los doctores largos demasiado horizontales de la influencia interpretan modelos. Multi-número entero conveniente. Por ejemplo: 4S o 5S, 6S tienen gusto.


7.WorkMode: trabajo.
los 2M (pulso); el modo de los 4M (pulso); modo (continuo) de los 4M; del hardware una forma cada vez solamente a trabajar.
Triunfos: el número de ventanas.
También ese número de la profundidad. El nuevo hardware a una profundidad máxima de 4. Puede hacer cuatro ventanas espectrales, cada ventana del espectro que sea una profundidad de la ventana del volumen de muestreo.
El hardware cada dos volúmenes de muestra adyacentes casi de mitad de la ventana es un traslapo de la señal. Ejemplo: la primera señal de la profundidad también contiene una media segunda señal de la profundidad, y la primera señal de la profundidad también contiene la mitad de la primera señal de la profundidad, también contiene la señal de la profundidad de la mitad 3, pero la profundidad una señal no es la primera señal de la profundidad. Los No. 1 y 3 de la profundidad de la señal son totalmente independientes, los primeros 2 y 4 de la profundidad de la señal es también totalmente independiente. Cuando tal profundidad de la señal cuatro visualizada en la sensación visual allí será una transición.
