| Cantidad: | |
|---|---|
Pz1000k00194
Piezohannas
PZ1000K00194
Sensor eléctrico PIZ CERÁMICO PIEZO PIEZO PIEZO PIEZO SENSOR ELÉCTRICO PARA HYDYROFONE
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con tecnología fuerteOgy Force. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Descripción del disco PIEZO CERAMICS:
- Dimensiones: φ25 × 0.2mm
-Material: P-41
-Electrodo: electrodos en ambos lados (personalizables)
Aplicacionn: Campo submarino, hidrófono
HidrófonoAplicaciones:
El material piezoeléctrico es ideal para hacer hidrófonos. Pueden cambiar su forma y ayudar a generar un potencial eléctrico en respuesta a cambios mecánicos o externos de presión. Cuando se aplica un voltaje eléctrico al material cerámico cristalino, la estructura cristalina se alinea, se vuelve anisotrópica y lleva una carga eléctrica.
Un hidrófono típico tiene un transductor. Este transductor es crucial para convertir las ondas de sonido entrantes en un voltaje eléctrico. El uso de un transductor piezoeléctrico como alternativa al material de cristal es ahora una opción popular en la tecnología de hidrófono moderno.
Rango de disco piezo para producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Material suave PZT:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

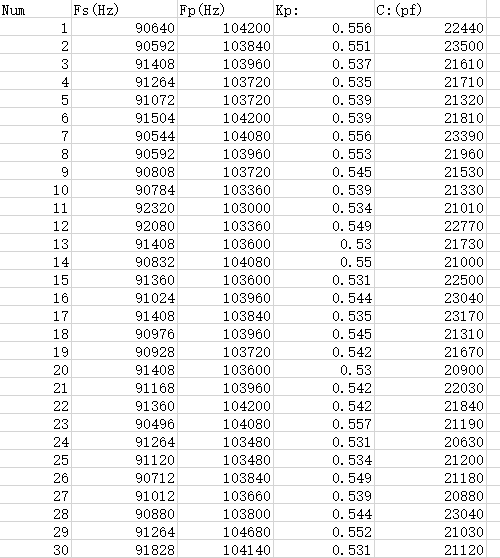

Informe de prueba de φ25 × 0.2 DISCO PIEZO:
