PHA-200-01M
Piezohannas
PHA-200-01M
Sensor de transductor ultrasónico piezoeléctrico de 200 kHz para la velocidad del viento
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico |
| |
Modelo | PHA-200-01M | ||
Frecuencia | 200khz ± 6% | ||
Distancia de detección | 0.10~2m | ||
Mínimo Paralelo Lmpeedance | 550Ω ± 20% | ||
450pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción de carga: 800VPP, Distancia: 0.3m, Amplitud de eco: 40mv | ||
-40~+ 80 ℃ | |||
≤3kg o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 6 ° ± 2, Ángulo agudo:15 ° ± 4 | ||
Material de la carcasa | Bajo el entorno de ácido débil y base débil. (POM) | ||
Uso | Seguridad | ||
Dimensión:16 * 19 | |||
Nivel de protección | IP68 | ||
Peso | 13g ± 5% (Largo:8cm) | ||
Instrucciones de cableado | Integradointerfacio:Rojo:transductor+,Amarillo:transductor- Negro: Alambre blindado(sensor de temperaturaes opcional) | ||

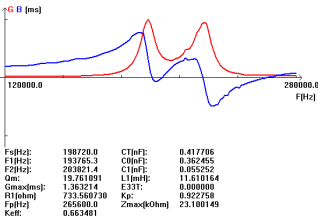

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
PHEl transductor ultrasónico A-200-01M se utiliza principalmente para la aplicación de sensores de velocidad y velocidad de la dirección, este tipo puede reemplazar completamente a otro sensor de EE. UU.

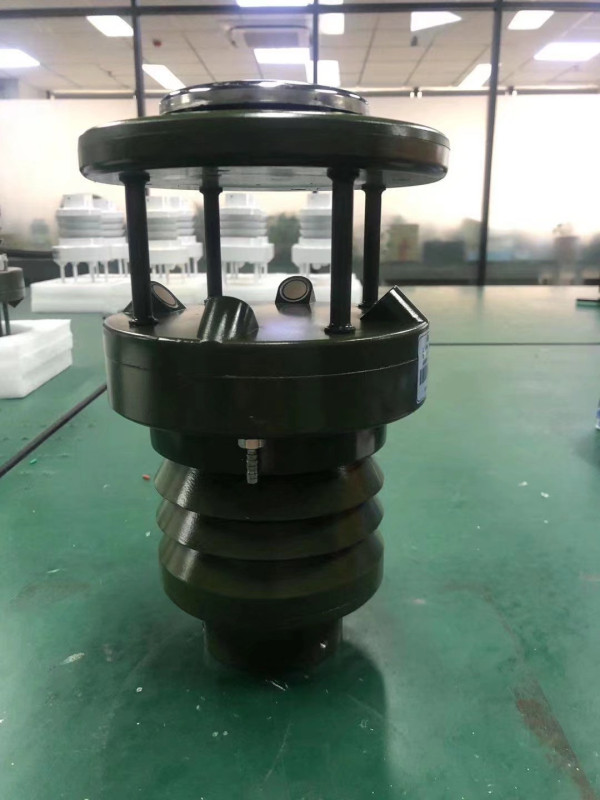

Imagen de la aplicación:
