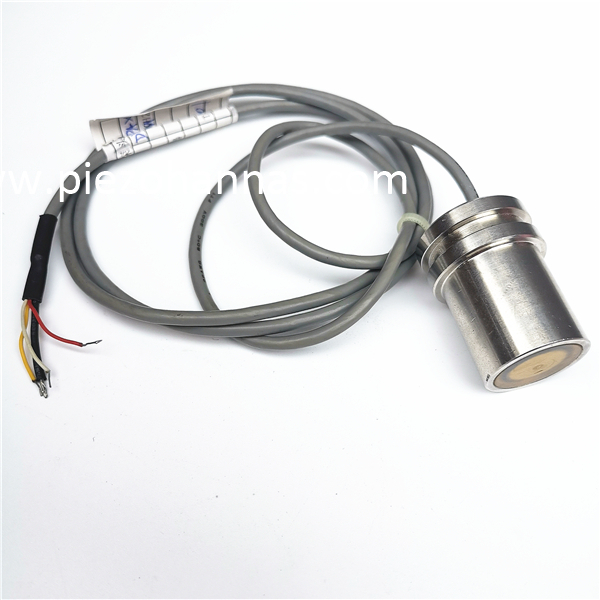

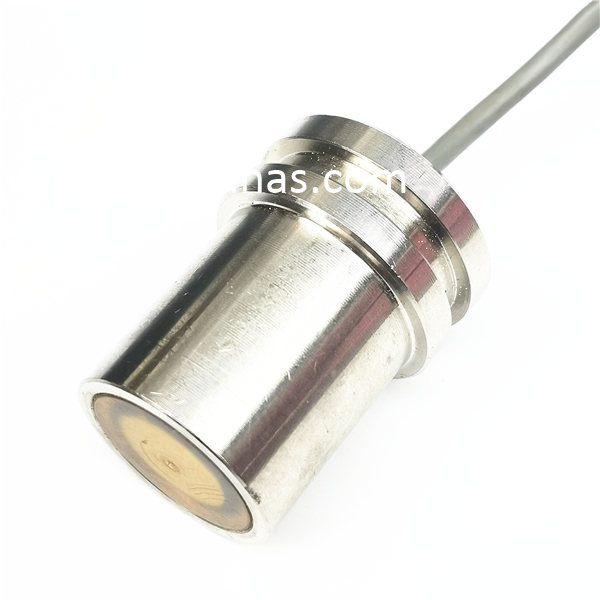

Sensor de transductor ultrasónico piezoeléctrico de 1MHz para medidor de flujo ultrasónico

Transductor ultrasónico para medidor de flujo, medidor de calor.
Estado de Disponibilidad:
Cantidad:
  • PHW-1M-01PA

  • Piezohannas

  • PHW-1M-01PA

       Sensor de transductor ultrasónico de 1MHz para medidor de flujo ultra sónico

transductor ultrasónico

Elementos

Parámetros técnicos

Imagen

Nombre

1MHz ultrasónico submarino transductor



Cuesta de 1 mHz en sensor de transductor ultrasónico para medidor de flujo ultrasónico

Modelo

PhW-1M-01PA

Frecuencia

1MHz ±5%

Distancia de detección

0.053m

Mínimo

Lmpedance paralelo

170Ω ± 20

Capacidad

1300pf ± 20@1kHz



Sensibilidad

Voltaje de conducción: 24 VPP 、 Distancia: 0.3m 、

Amplitud de eco: 300 MV

Operando

Voltaje

Cima  Voltaje< 300VPP

Operando

La temperatura

-40+80 ℃

Presión

≤3kilos o 0.3MPA



Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@-3db: 4.5 ° ± 1,

Ángulo agudo: 10.5 ° ± 2

Alojamiento  Material

S304



Uso

medidor de flujo ultrasónico

Instalación

Dimensión

Ver el dibujo de la estructura del producto

Nivel de protección

IP68

Peso

140g ± 5% (LEngth2m

Instrucciones de cableado

     Tipo integrado: rojo+, blanco-, negro: alambre blindado ;

(sin que Sensor de temperatura por defecto)

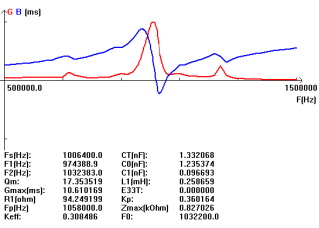

Curva de admisión

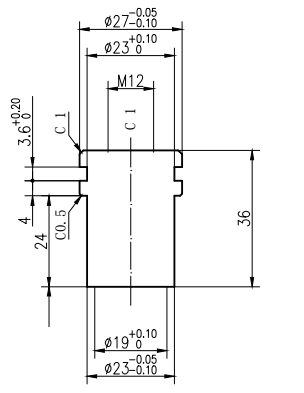

Diagrama de estructura del producto



Qxy8 {%78VQ8PRH_8_6AW



6@x00%nn $ _k7%l8 $ aou`@tl


Diagrama de bloques de ultrasónicotransductor  :

0RYJG8D (6_Q9XM%86PDG



 Diagrama esquemático del sensor de temperatura:


 O3`1PA5YR5%Z5`DQ1R



Integrado Escriba la instrucción del cable:

1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: transductor -

Negro: blindaje

01



2. Instrucción del cable del sensor de temperatura:interfaz (3pin, 2.0mm terminal)



02



El rojo y el negro son el cableado del sensor de temperatura
