PH125F023
Piezohannas
PH125F023

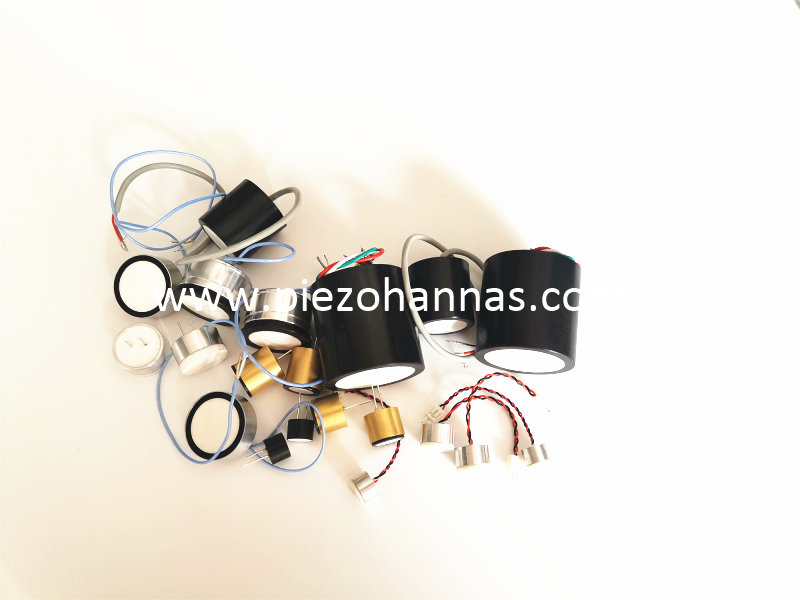

Sensor de transductor ultrasónico de bajo costo de 125 kHz para el sensor de nivel
Introducción:
PH125F023 El sensor ultrasónico tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, el sensor ultrasónico para objetos de detección sin contacto, sensor de distancia ultrasónica, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener detalles.
Parámetros técnicos：
Modelo | PH125F023 |
Frecuencia central (KHZ) | 125 kHz |
Banda ancha | ± 4% |
Rango de medidas | 0.20-3m |
Zona ciega | <0.20m |
Ángulo de haz (-3db) | 14 ± 2 ° |
Capacitancia estática | 1000pf ± 200pf |
Impedancia paralela mínima | 300Ω ± 30% |
Voltaje de operación de máxima (Deber de pulso Ratio de ciclo 2%) | <800V |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Defender la clase | IP65 |
Dimensión (diámetro * altura mm) | φ25 × 25 |
instalación | Círculo fijo |
Material de la cáscara | abdominales o concha de aleación de aluminio |
Longitud del cable | 2m (según el requisito del usuario) |
Peso | 20G |

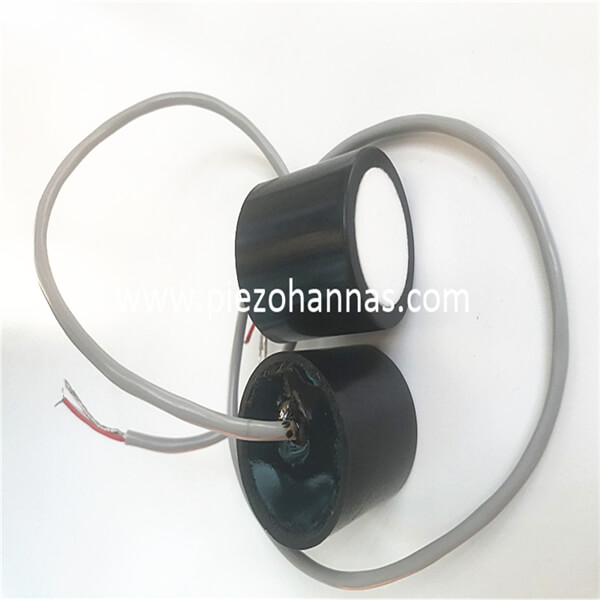

Foto:
Dimensión de esquema:
![J48 {$ 585G5}%tmi9jm] pi] l.png](http://a0.leadongcdn.com/cloud/ilBqnKjlRikSkrpqpjio/J48G5-TMI9.png "J48{$585G5}%TMI9JM]PI]L.png")
Circuito de prueba:
Características de los sensores ultrasónicos:
1. Tamaño del pequeño y liviano
2. Alta sensibilidad y alta presión de sonido
3. Consumo de energía reducido
4.High Fiabilidad
Característica:
1. Paquete sólido (abdominales o carcasa de aleación de aluminio)
2.Instalación de manera expedente (tornillo M20*1.5)
Solicitud:
1. Ubicación de posición
2. Medición del enfoque
3. Medición del tráfico
4. Evaluar los obstáculos
