PHA-49-08H
Piezohannas
PHA-49-08H
Sensor de transductor ultrasónico barato para medición de distancia de 8 m
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49khz transductorHescribe |
| |
Modelo | PHA-49-08H | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo Paralelo Lmpeedance | 340Ω ± 20% | ||
Capacidad | 2300pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción:850vpp,Distancia:0.6m, Amplitud de eco:450mv | ||
Operando Voltaje | Cima Voltage <1500vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤33kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 9 °± 2, Ángulo afilado: 21 ° ± 4 | ||
Alojamiento Material | Pom | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | M38 * 1.5 | ||
Nivel de protección | IP68 | ||
Peso | 120g ± 5% | ||
Instrucciones de cableado | integratTipo de ed:conector(3PIN, 2.54mm Terminal)Rojo +,Blanco-,Negro: Alambre blindado; conector(3pEn, 2.0mm Terminal):blanco negro:sensor de temperatura(MF58); | ||

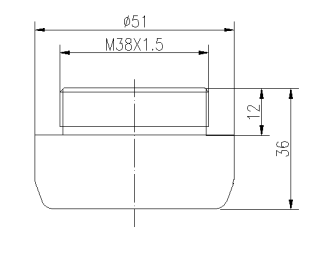

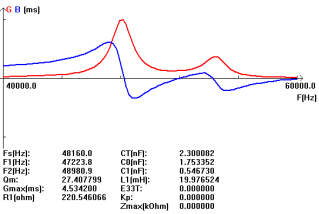

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|

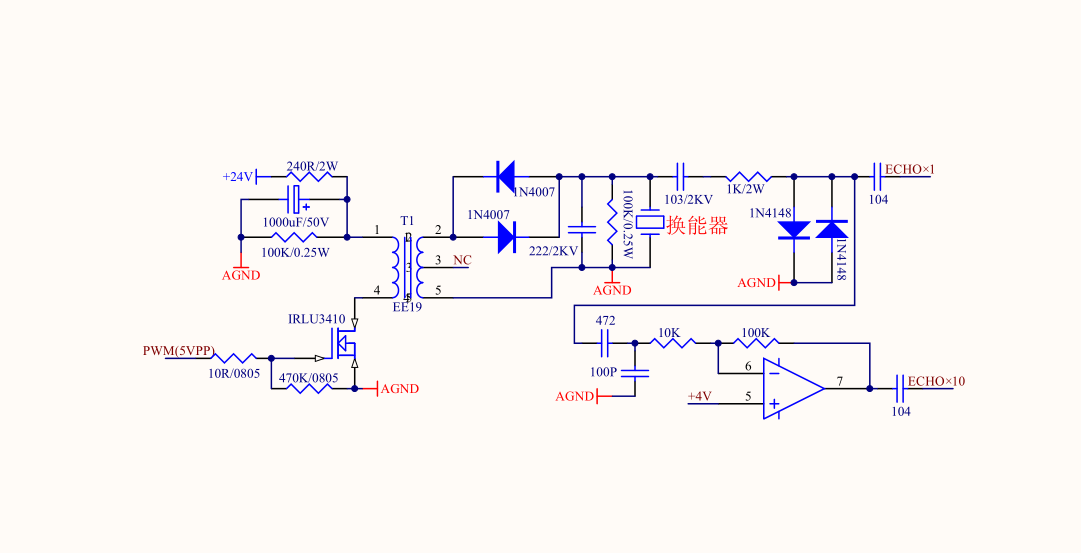

Circuito de conducción:
