Sensor de transductor ultrasónico 300kHz para medición de distancia corta

300khz | 16 ° | 0.10 ~ 0.5m | Utilizado para el sensor de distancia ultrasónico, el diastímetro, el medidor de flujo de gas, el sensor de nivel de líquido ultrasónico, el buscador de rango ultrasónico, el sensor ultrasónico para los objetos detectados sin contacto, etc.

Acerca de Transductor de distancia ultrasónica, podemos ofrecer 14kHz 22KHZ 40KHZ 50KHZ 75KHZ 80KHZ 125KHZ 200KHZ 300KHZ 400KHZ En cuanto a la frecuencia resonante, también podemos acordar la personalización.
Estado de Disponibilidad:
Cantidad:
  • PHA-300-050A

  • Piezohannas

  • PHA-300-050A

Sensor de transductor ultrasónico 300kHz para medición de distancia corta



Elementos

Parámetros técnicos

Imagen

Nombre

300Khz Transductor ultrasónico

M149SRLO @ YE34TRDK2] DOV


Modelo

PHA-300-050A

Frecuencia

300khz ±5%

Distancia de detección

0.100.5m

Mínimo

Paralelo Lmpeedance

1500Ω ± 20

Capacidad

350pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción750vppDistancae0.3m

Amplitud de eco3mechón

Operando

Voltaje

Cima Voltaje <1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Anchura de haz de media potencia @ -3db: 7 ° ± 2,

Ángulo afilado :: 16 ° ± 4

Alojamiento Material

Pom

Uso

Transductor ultrasónicodiastímetromedidor de flujo de gas

Instalación

Dimensión

10mm

Nivel de protección

IP68

Peso

5g ± 5(Longitud: 20cm)

Instrucciones de cableado

Interfaz integradaRojo +Blanco-Negro: Alambre blindado

Predeterminado: sin sensor de temperatura

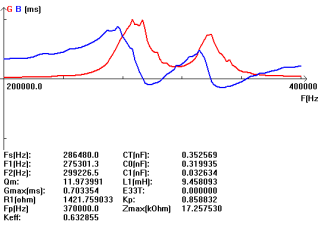

Curva de admitancia

Diagrama de la estructura del producto

5 [j% 408ki5 () wqe3} yl26y

@} VP1HEZ (UCAMR9H] ODXMF2


Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

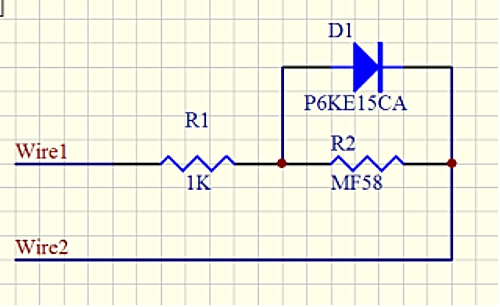

Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r

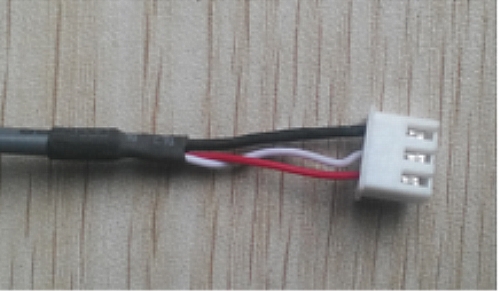

Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje


01
