Sensor de transductor ultrasónico 200KHZ para la velocidad del viento

Transductor ultrasónico para anemorumbómetro, sensor de viento ultrasónico.
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01kc

  • Piezohannas

  • PHA-200-01KC

Sensor de transductor ultrasónico 200KHZ para la velocidad del viento



Elementos

Parámetros técnicos

Imagen

Nombre

Transductor ultrasónico 200kHz

Sensor de transductor ultrasónico 200KHZ para la velocidad del viento

Modelo

PHA-200-01kc

Frecuencia

200khz ± 5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

2300Ω ± 20

Capacidad

370pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción800vppDistancia:0.3m

Amplitud de eco40mv

Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 10 ° ± 2

Ángulo agudo:23 ° ± 4

Material de la carcasa

Pom

Uso

anemorumbómetro, caudalería

Instalación

Dimensión

hilo:M12 * 1.5

Nivel de protección

IP68

Peso

8.7g ± 5% (Largo10cm

Instrucciones de cableado

Tipo integrado: ConectorRojo +, blanco-, negro: alambre blindado;

El sensor TEMP es opcional

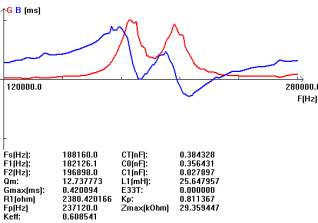

Curva de admitancia

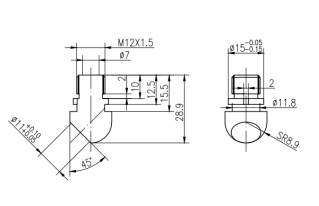

Diagrama de la estructura del producto

9) bw23j_glyx0 ($ t) y_n1

9n5wnvp` (9nyp`wn6e {g9



Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r


Instrucción de cable de tipo integrado:


1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

01

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

02

Rojo y negro son el cableado del sensor de temperatura.

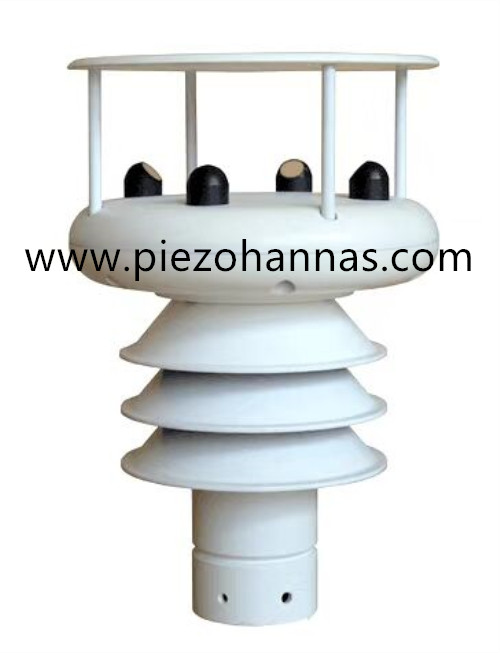

Imagen de la aplicación:

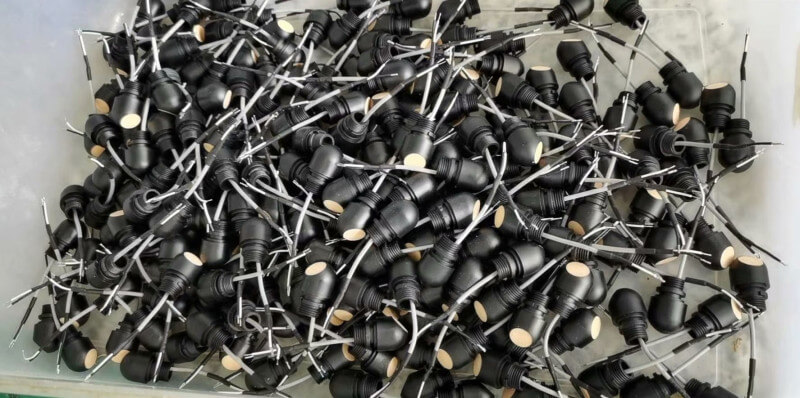

Sensor de transductor ultrasónico 200KHZ para la velocidad del viento


Transductor ultrasónico 200kHz para sensor de viento ultrasónico
