PHA-200-01A
Piezohannas
PHA-200-01A
Sensor de transductor ultrasónico 200KHZ Detección de la velocidad y dirección del viento para las estaciones meteorológicas
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | transductor 200 KHz | | |
Modelo | PHA-200-01A | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo Paralelo Lmpeedance | 1005Ω ± 20％ | ||
Capacidad | 730pf ± 20％@ 1khz | ||
Sensibilidad | Voltaje de conducción：850vpp，Distancia: 0.3m， Amplitud de eco：40mv | ||
Operando Voltaje | Cima Voltaje <1000vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 17 ° ± 4 | ||
Material de la carcasa | Pom | ||
Uso | Sensor de anemómetro ultrasónico ultrasónico nivel indicador,Vigilancia, | ||
Instalación Dimensión | TALLA:14 * 20 | ||
Nivel de protección | IP68 | ||
Peso | 9g ± 5% (Largo：25 cm） | ||
Instrucciones de cableado | Interfaz integrada: rojo +, blanco-, negro: alambre blindado （Sensor de temperatura es opcional）
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
| | ||
Solicitud de sensor de anemómetro ultrasónico:
Múltiples áreas de ingeniería utilizan sensores ultrasónicos. La medición de distancia \"sin contacto\" es muy útil en automatización, robótica e instrumentación. A continuación, investigamos las aplicaciones de los sensores ultrasónicos:
Las estaciones meteorológicas se usan comúnmente a los anemómetros, ya que detectan la velocidad del viento y la dirección de manera eficiente. Los anemómetros 2D pueden medir solo el componente horizontal de la velocidad y la dirección del viento, mientras que los anemómetros en 3D pueden medir el componente vertical del viento, también.Part desde la medición de la velocidad y la dirección del viento, los anemómetros ultrasónicos también pueden medir la temperatura porque la velocidad de las ondas de sonido ultrasónicas Se ve afectado por las variaciones de temperatura mientras se mantienen la independencia de los cambios en la presión. La temperatura se calcula mediante la medición de las variaciones de velocidad en el sonido ultrasónico. El anemómetro ultrasónico es más duradero en comparación con el anemómetro de la Copa y el anemómetro de la paleta, ya que no tiene partes móviles y funciona con ondas de sonido ultrasonidas.

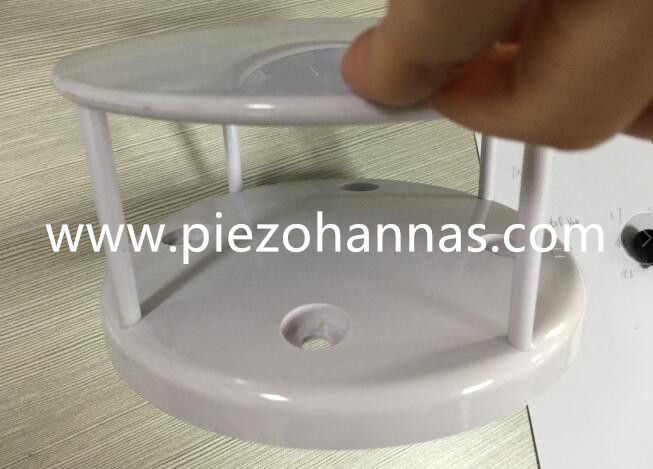

SolicitudImagendel sensor de anemómetro ultrasónico:
Sensor de transductor ultrasónico 200KHZ Detección de la velocidad y dirección del viento para las estaciones meteorológicas
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | transductor 200 KHz | | |
Modelo | PHA-200-01A | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo Paralelo Lmpeedance | 1005Ω ± 20％ | ||
Capacidad | 730pf ± 20％@ 1khz | ||
Sensibilidad | Voltaje de conducción：850vpp，Distancia: 0.3m， Amplitud de eco：40mv | ||
Operando Voltaje | Cima Voltaje <1000vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 17 ° ± 4 | ||
Material de la carcasa | Pom | ||
Uso | Sensor de anemómetro ultrasónico ultrasónico nivel indicador,Vigilancia, | ||
Instalación Dimensión | TALLA:14 * 20 | ||
Nivel de protección | IP68 | ||
Peso | 9g ± 5% (Largo：25 cm） | ||
Instrucciones de cableado | Interfaz integrada: rojo +, blanco-, negro: alambre blindado （Sensor de temperatura es opcional）
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
| | ||
Solicitud de sensor de anemómetro ultrasónico:
Múltiples áreas de ingeniería utilizan sensores ultrasónicos. La medición de distancia \"sin contacto\" es muy útil en automatización, robótica e instrumentación. A continuación, investigamos las aplicaciones de los sensores ultrasónicos:
Las estaciones meteorológicas se usan comúnmente a los anemómetros, ya que detectan la velocidad del viento y la dirección de manera eficiente. Los anemómetros 2D pueden medir solo el componente horizontal de la velocidad y la dirección del viento, mientras que los anemómetros en 3D pueden medir el componente vertical del viento, también.Part desde la medición de la velocidad y la dirección del viento, los anemómetros ultrasónicos también pueden medir la temperatura porque la velocidad de las ondas de sonido ultrasónicas Se ve afectado por las variaciones de temperatura mientras se mantienen la independencia de los cambios en la presión. La temperatura se calcula mediante la medición de las variaciones de velocidad en el sonido ultrasónico. El anemómetro ultrasónico es más duradero en comparación con el anemómetro de la Copa y el anemómetro de la paleta, ya que no tiene partes móviles y funciona con ondas de sonido ultrasonidas.

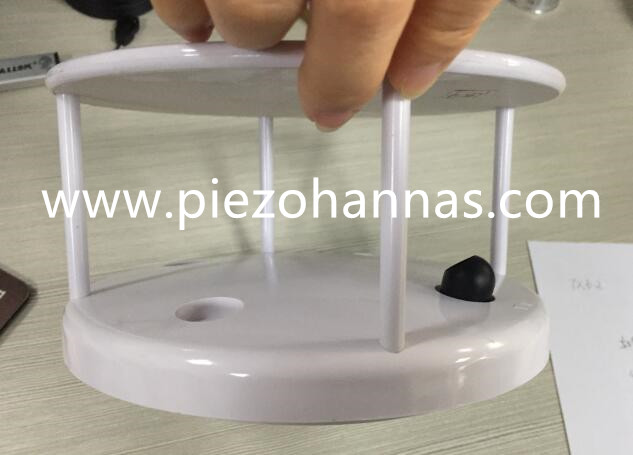

SolicitudImagendel sensor de anemómetro ultrasónico:
