PH22F0830
Piezohannas
PH22F0830
Sensor de transductor de medición de distancia ultrasónica 22KHZ en el aire
Introducción:
El sensor ultrasónico PH22F0830 tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, sensor de distancia ultrasónico, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener más información.
Parámetros técnicos:
Modelo | PH22F0830 |
Frecuencia resonante central (kHz) | 22khz ± 2.0khz |
Banda ancha | 2.0khz |
Distancia de detección | 0.6~ 30m |
Puntos ciegos | <0.8m |
Lanzamiento de la viga de ángulo (-6db ángulo completo) | 15 ± 2 ° |
Sensible | -60db min |
Capacitancia electrostática | 5000pf ± 20% |
Impedancia mínima paralela | 300Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | 4000vp-p |
Temperatura de funcionamiento | -20 ~ 70 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP68 |
Tamaño (diámetro * altura, mm) | φ105x175 |
Instalación | Fijo con tornillo |
Material de la Caja | PVC + F4 |
Longitud del cable | 3 m (se puede personalizar) |
Peso | 2.5kg |

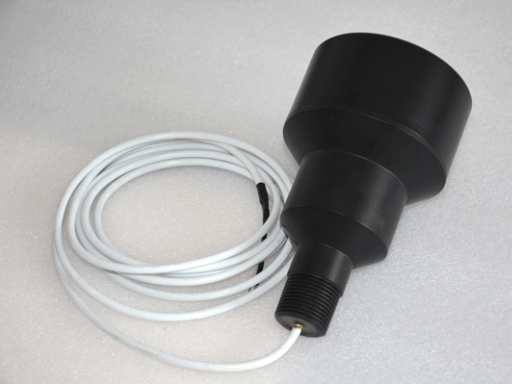

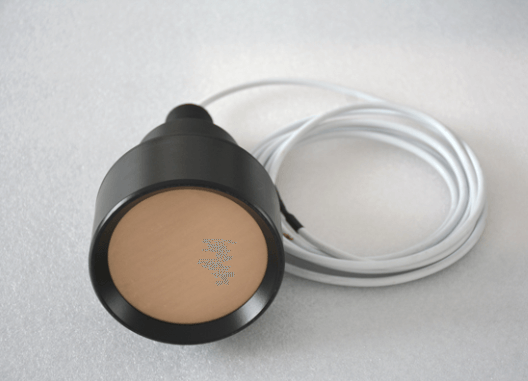

Foto:

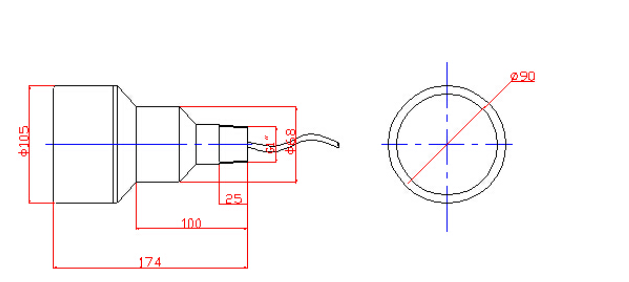

Dimensión del esquema:

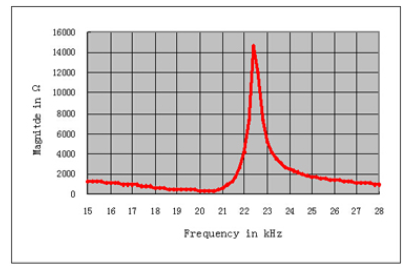

Curva de resistencia a la frecuencia.：

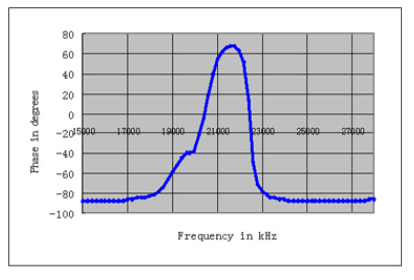

Frecuencia-Curva de ángulo de fase：

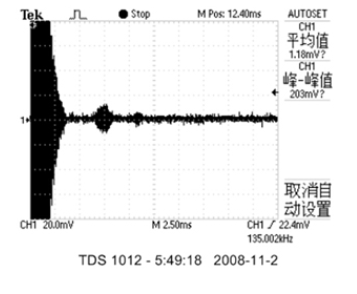

Prueba de sensibilidad:
Transmisión de voltaje:200vp-p; período:10; Distancia: 1m

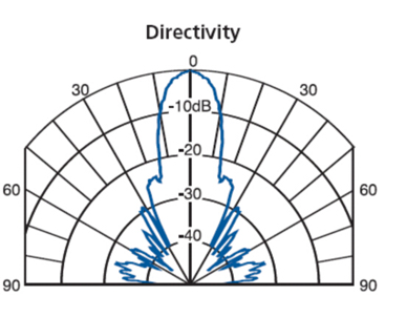

Dcurva de irectividad：
Características de los sensores ultrasónicos:
1. Tamaño y peso ligero.
2. Alta sensibilidad y alta presión de sonido.
3.ó el consumo de energía
4. alta confiabilidad
Característica:
Paquete Sólido (ABS o Cáscara de aleación de aluminio)
Solicitud:
localizando
Medición de flujo
Medida de enfoque
medida de tráfico
obstrucción escapada
Robot
