PH14F145
Piezohannas
PH14F145
Sensor de transductor de medición de distancia de largo alcance durante 45 metros
Introducción:
El sensor ultrasónico PH14F145 tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, sensor de distancia ultrasónico, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener más información.
Parámetros técnicos:
Modelo | PH14F145 |
Frecuencia resonante central (kHz) | 14khz ± 2.0khz |
Banda ancha | 1.5khz |
Distancia de detección | 1.0 ~ 45m |
Puntos ciegos | <1.0m |
Lanzamiento de la viga de ángulo (-6db ángulo completo) | 15 ± 2 ° |
Sensible | -55db min |
Capacitancia electrostática | 11000pf ± 20% |
Impedancia mínima paralela | 280Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | 4000VP-P |
Temperatura de funcionamiento | -20 ~ 70 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP65 |
Tamaño (diámetro * altura, mm) | φ140x235 |
Instalación | Fijo con tornillo |
Material de la Caja | abdominales |
Longitud del cable | 3 m (se puede personalizar) |
Peso | 2.5kg |
Dimensión del esquema:
![F169G1% 4J_WI)] OT`hz4 ({x](http://a0.leadongcdn.com/cloud/ljBqnKjlRioSmkqqkiiq/F169G1J_WI-OT-HZ4-X.png)

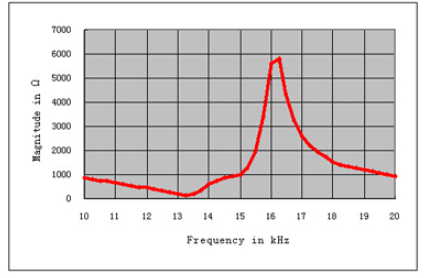

Curva de resistencia a la frecuencia:

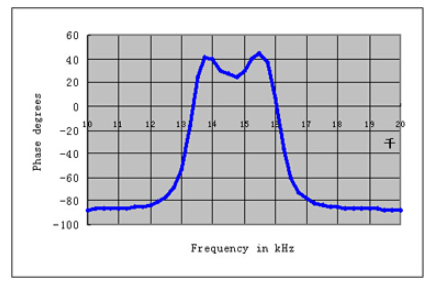

Frecuencia-Curva de ángulo de fase:

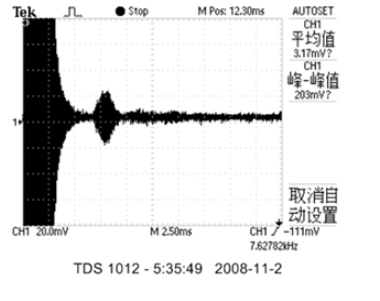

Prueba de sensibilidad:
Transmitir voltaje: 400VP-P; Período: 50; Distancia: 1.5m
![Fs4z7vw`t [jfyt {eiq $] h @ u](http://a0.leadongcdn.com/cloud/lnBqnKjlRioSmkqqoiiq/FS4Z7VW-T-JFYT-EIQ-H-U.png)

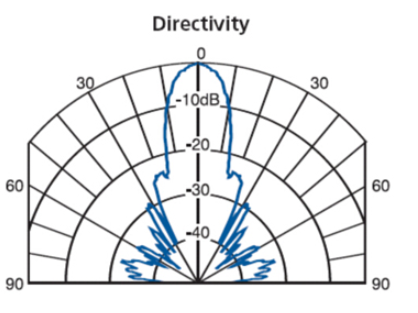

DirectividadCurve：
Características de los sensores ultrasónicos:
1. Tamaño y peso ligero.
2. Alta sensibilidad y alta presión de sonido.
3.ó el consumo de energía
4. alta confiabilidad
Característica:
Sello de semblanza 1.FIRM (cubierta exterior de PVC)
2.Conveniencia Hilo Pasta (G1 \")
Solicitud:
1. Ubicación de la posición
2.Aptarptar la medición
3. Medición de atafic.
Declaraciones de 4.voiding
