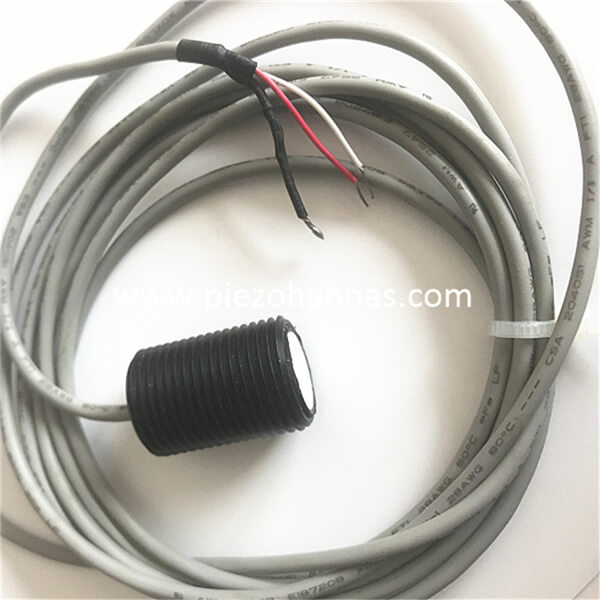

Sensor de proximidad de transductor ultrasónico de 200Khz para detector de doble hoja

200kHz | 8 ° | 0.10 ~ 1.5m | Utilizado para el sensor de detección lateral simple y doble, sensor de distancia, sensor de conteo en la industria de impresión y papel.


Las aplicaciones en la industria del papel van desde la producción de materias primas hasta el acabado. Nuestros sensores de medición de distancia ultrasónica detectan rollos de papel, monitorean los diámetros de stock web y garantizan una tensión web consistente. Los sensores ultrasónicos detectan de manera confiable los empalmes y, por lo tanto, reducimos los desechos de materiales. Entregamos soluciones individuales completas. Nuestros expertos lo ayudan a seleccionar la tecnología de sensor adecuada para su aplicación específica.
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01N
  • Piezohannas
  • PHA-200-01N

          Sensor de proximidad de transductor ultrasónico de 200kHz para detector de hoja doble


Elementos

Parámetros técnicos

Imagen



Nombre

Transductor ultrasónico (detección de papel)

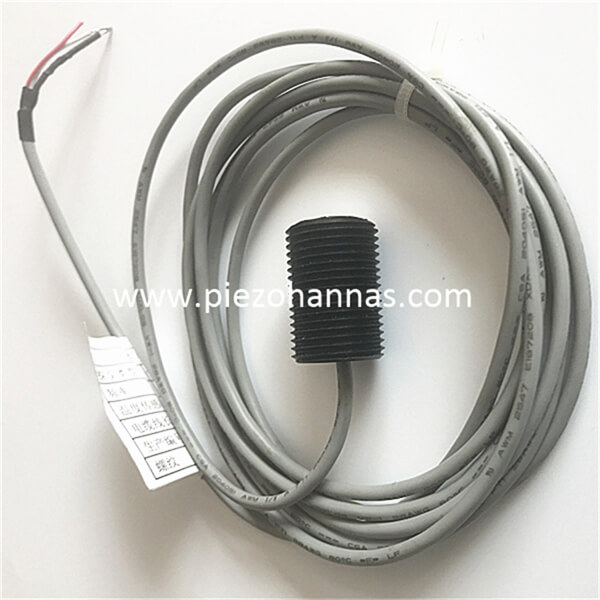

Detector de doble hoja de transductor ultrasónico de 200kHz para la industria de impresión y papel



Modelo

PHA-200-01N

Frecuencia

200kHz ± 6%

Distancia de detección

0.101,5 m

Mínimo

Paralela

lmpedance



620Ω ± 20

Capacidad

870pf ± 20@1kHz



Sensibilidad

Voltaje de conducción800 VPP

Distancia0.3m

Amplitud de eco30mv

Operando

Voltaje

Cima  Voltaje1000 VPP

Operando

La temperatura

-40+80 ℃

Presión

≤3 kilos o 0.3MPa



Ángulo

(Amplitud de rayo)Ancho de haz de media potencia @-3db: 8 ° ± 2 ,

Ángulo agudo: 18 ° ± 4



Material de la carcasa

Bajo la ambiente de débil ácido y base débil

Pom



Uso

Sensor de detección lateral simple y doble

Sensor de distancia

Sensor de conteo

Instalación

Dimensión

tornillo  hilo  :M18*1.5

Nivel de protección

IP68

Peso

38g ± 5% (longitud2m

Instrucciones de cableado

Integrado InterfazRojo:transductor+Amarillo:transductor-

Negro: alambre blindado, (sin que  sensor de temperatura)

Curva de admisión

PDiagrama de estructura de rodeo





[JK011ZJQ (} DXF [RV6T (0WN

I}] bm {vs6xzq4) 5 $ 4g%IOZ9


Diagrama de bloques de transductor de distancia ultrasónica :


0RYJG8D (6_Q9XM%86PDG


Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):


O3`1PA5YR5%Z5`DQ1R


Industria de la impresión:


los industria de la impresión se ve afectado por las crecientes demandas de flexibilidad, calidad y velocidad. Se requieren varios trabajos impresos de ediciones pequeñas a grandes alta flexibilidad y cambio de máquina rápida. Al mismo tiempo, las demandas de calidad están aumentando.

En los procesos de prensa y pospresión, las máquinas deben funcionar precisamente Para minimizar el desperdicio de material y el tiempo de inactividad de la máquina:

Detectar sensores ultrasónicos hojas dobles y empalmes independientemente del material o color.
