UM1000-MRR1-TTL-V1
Piezohannas
UM1000-MRR1-TTL-V1
Sensor de nivel ultrasónico no contacto compacto para detectar nivel de agua
Parámetros:
Datos técnicos |
Especificaciones generales |
Distancia de detección 100 ... 1000mm (50 ... 800mm) |
Rango de ajuste 100 ... 1000mm (50 ... 800mm) |
Área inutilizable 0 ... 100 mm (0 ... 50mm) |
Placa de destino estándar 100mm × 100mm |
Frecuencia del transductor Unos 200 kHz |
Retardo de respuesta Unos 125ms |
Indicadores / Medios Operativos |
Amarillo ledsólido: objeto en rango de evaluación Flashing: función del programa |
Rojo LEDFlashing: Fallo o función de la función del programa no detectado |
Especificaciones electricas |
Voltaje de operación uB 10 ... 30VDC, RIPPLE10% SS (3.6 --- 5VDC) |
Corriente de suministro sin carga ≤20mA |
Producción |
Tipo de salida 1 salida uart ttl |
Resolución 0.11mm en max.Sensing Range |

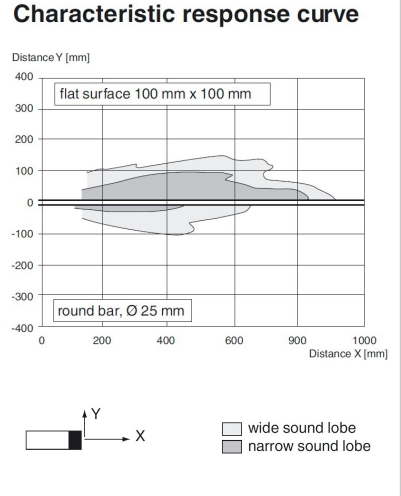

Desviación de la característica curva ± 1% del valor a gran escala |
Repetir precisión ± 0.1% del valor a gran escala |
Impedancia de carga > 1k ohm |
Influencia de la temperatura ± 1.5% del valor a gran escala |
Condiciones ambientales |
Temperatura ambiente -25 ... 70 ℃ |
Temperatura de almacenamiento -40 ... 85 ℃ |
Especificaciones mecánicas |
Grado de protección IP67 |

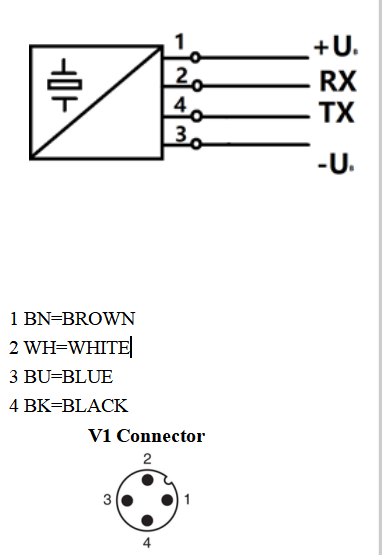

Conexión Conector M12x1,4-PIN |
Material Alojamiento Pbt o frp |
Transducidor de resina epoxi / mezcla de esfera de vidrio hueca; Espuma de poliuretano |
Peso 48g |

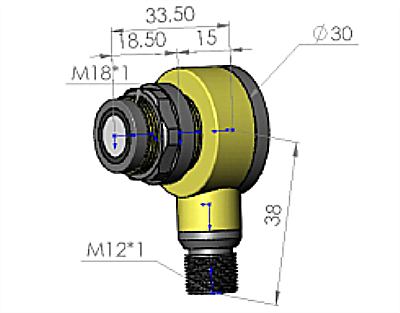

Dimensión:
Pantallas led
Muestra en dependencia del modo de operación. | LED rojo | LED amarillo |
Límite de evaluación de enseñanza Objeto detectado No se detectó ningún objeto Objeto incierto (Enseñar-in inválido) |
apagado flashes sobre |
flashes apagado apagado |
Modo normal (rango de evaluación) | apagado | sobre |
Culpa | sobre | estado previo |
Aviso:
1. Básicamente, hay dos versiones de la zona ciega ordinaria y la pequeña zona ciega para cada tipo, y puede contactarnos si necesita diferentes rangos y zonas ciegas;
2. Cada tipo básicamente tiene salida analógica: 0-5V, 0-10V, 0-20A, 4--20mA;
Salida digital: RS232 / 485, UART TTL e I2C y otros modos de salida, son opcionales;
3. La mayoría de los tipos tienen serie de alta tensión (10 --- 30V) y series de bajo voltaje (3.6 --- 5V).
