Sensor de doble hoja de hojas Sensor de tensión única y doble para papel

1. Artículo: Sensor doble de hoja simple | Detector de doble hoja | Sensor de doble hoja | Controlador de doble hoja
2.El medio se mide: papel recubierto, papel de impresión con láser, papel de factura, cartón, película delgada, chapa metálica.
3.Features:
Incluye un procesador de señales y dos sensores ultrasónicos (transmisores y receptores); Detección confiable de papel de múltiples capas, hojas de plástico o chapa metálica con un rango de detección de 40-80 mm;
Los materiales se midieron a partir de papel de 20 g / m2 a tarjetas de 400 g / m2; Papel 100 g / m2 a 1000 g / m2 Pollar de una sola capa. Velocidad de medición: 15ms / PC
4.Main Especificaciones:
Pantalla LED: Pantalla Papel Estado 0, 1, 2
Voltaje de suministro: DC 24V ± 15%
Estado de Disponibilidad:
Cantidad:
  • PHDS24VDC

  • Piezohannas

  • PHDS24VDC

Sensor de doble hoja de hojas Sensor de tensión única y doble para papel

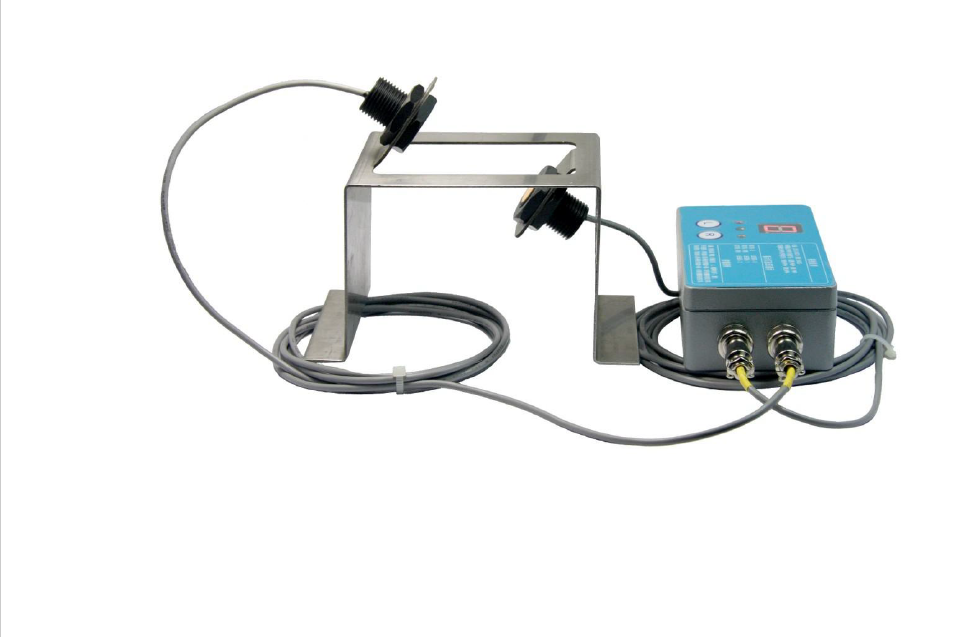

42) o (y {9 (0poj [2bxo} 28m1

1. PRODUCT DESCRIPCIÓN:

Es sensores de detección únicos y de doble uso de la tecnología ultrasónica, se utilizan principalmente para monitorear hojas de papel de varias capas, películas de plástico y metal. Para identificar dos o más hojas, es un lugar involuntario. Cada capa se compara con el valor de referencia almacenado y se indica en consecuencia. Es una capa simple o doble y el valor almacenado se puede corregir manualmente. Se utiliza principalmente para detectar hojas individuales y dobles. Siempre que la función de la hoja de la hoja y la función de alarma doble, y no está sujeta a vibración, material, color del objeto a inspeccionar. Las restricciones se usan ampliamente en papel, estampado, máquinas de lapeado de fideos instantáneos y Otras industrias. El sensor de detección de doble doble industrias es un transductor ultrasónico especialmente desarrollado y los circuitos electrónicos ingeniosos que se pueden usar para una inspección precisa de una amplia gama de espesores de materiales, transparencias, hojas de metal delgadas, etc. El sistema de ultrasonido es incomparable por el detector fotoeléctrico de dos hojas porque no depende del color del material.


La tecnología ultrasónica del sensor de detección de doble doble no se puede adaptar a varios materiales de lámina que se comparan con el doble control de la lámina mecánica o ligera convencional, como los potenciómetros o los transductores que son superfluos para ajustar.


2. Características del producto:

Incluyendo un procesador de señales y dos sensores ultrasónicos (transmisor y receptor

Dispositivo); detectan de manera confiable papel de múltiples capas, lámina de plástico o lámina metálica con un rango de detección de 40-80 mm;

Materiales de medición que van desde papel de 20 g / m2 a tarjetas de 400 g / m2; 100 gramos/ m2~ 1100g/ m2

Velocidad de medición: Detección de 15 ms cada vez.

Tamaño de montaje del perfil del sensor ultrasónico: M18 * 1.5 Hilo

Resolución: 3 tipos de señales (salida, salida única, doble, múltiple), se pueden usar en una variedad de
solicitud.


3. Principio del producto:
Un transmisor ultrasónico de alta frecuencia emite un haz ultrasónico debajo de la lámina. La onda acústica causa vibraciones de la placa delgada, y a su vez producirá una olas de sonido muy pequeñas en el otro lado de la placa delgada. Esta pequeña onda de sonido es recibida por el receptor ultrasónico. Si es de dos piezas, una está en la parte superior de otra pieza, la señal se debilita, de modo que es básicamente imposible alcanzar el receptor.


L7LP76 (@ (6 $ _H7Y (YMA} 59





4. Parámetros técnicos:


Función

Sensor doble de una sola hoja ultrasónica

Voltaje de suministro

24VDC

Temperatura de trabajo

Transductor: +570 ℃Metro +560 ℃

Temperatura de almacenamiento

-4080 ℃

TrabajaEn gzona

Papel 20g / m2 a tarjeta 1100g / m2

Interfaz eléctrica

φ14

Longitud del cable

Transmisor200 mmReceptor: 200mm

Pantalla analógica

RedLUZ: FUERA DE PAPEr; Luz verde: unopieza; Luz amarilla: dos o máspiezas

Material de la carcasa

Material de la carcasa: metal; SENSOR: ABS (use materiales especiales si es medios anticorrosivos)

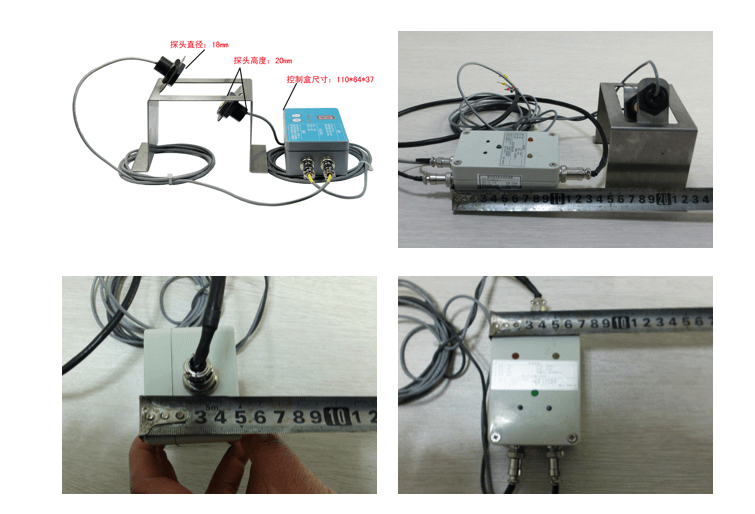

Do6k7lsnfpb% 3l8e @ dqm} -y

5 comprobamos los métodos de uso para la detección de doble hoja única común:




Tipo de contacto mecánico + eléctrico.

Tipo de sensor mecánico + fotoeléctrico

Tipo de aire aspirado

Tipo fotoeléctrico

Tipo de capacitancia

Tipo ultrasónico

Requisitos de cuantificación de papel

> 60g / ㎡

> 40g / ㎡

> 60 g / ㎡

> 28-170g / ㎡

> 120g / ㎡

> 20g / ㎡

Requisitos de la suavidad de papel

Ninguno

Ninguno

Ninguno

Ninguno

Ninguno

Whiteness y requisitos gráficos de papel.

Ninguno

Ninguno

Ninguno

Ninguno

Ninguno

La idoneidad de los materiales metálicos.

No

No

La idoneidad de los materiales no metálicos.

No
