PHA-15-50D-F
Piezohannas
PHA-15-50D-F
Sensor de distancia ultrasónica de largo alcance para 10 m de la distancia de Distancia
Elementos | Parámetros técnicos | Imagen | |
Nombre | 15khzTransductor ultrasónico(separartipos) |
| |
Modelo | PHA-15-50D-F | ||
Frecuencia | 16khz ±5% | ||
Distancia de detección | 1.8~50m | ||
Mínimo Paralelo Lmpeedance | 790Ω ± 20% | ||
12700pF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:520vpp,Distancia:0.6m, Amplitud de eco:1200mV | ||
-40~+ 80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db:13 ° ± 2; Ángulo agudo:30 ° ± 4; | ||
Alojamiento Material | Pom | ||
Uso | Buscador de rango ultrasónico | ||
El hilo de elevación:M32 × 1.5,Fondo con hilo:M108 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 2400g ± 5% (Largo:10M) | ||
Instrucciones de cableado | Tipo separado(de cuatro cables)Rojo:transductor+、blanco: transductor-、azul,negro:sensor de temperatura(MF58) Tipo separado(Tres-cable)Rojo:transductor+、azul:Sensor de temperatura +、negro:Línea común-; | ||

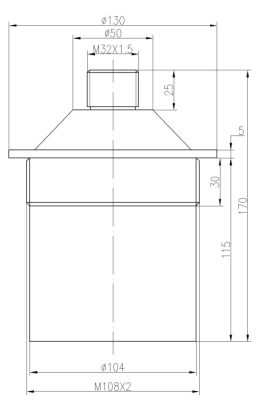

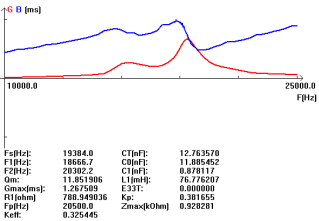

Curva de admitancia | Diagrama de la estructura del producto | ||
|
