PHA-49-08C-FB
Piezohannas
PHA-49-08C-FB
Transductor de rango ultrasónico a prueba de explosión 50kHz para medidor de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre |
| ||
Modelo | PHA-49-08C-FB | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo paralelo lmpeedance | 210Ω ± 20% | ||
4000pf ± 20%@ 1khz | |||
Sensibilidad | cargadvoltaje de riving:750VPP,Distancia:0.6m, Amplitud de eco:380mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 5 ° ±10%, Ángulo agudo:13 ° ±10% | |||
Material de la carcasa | abdominales | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 650g ± 5% | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

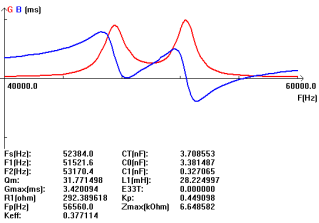

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
