Rango de corto alcance para el transductor ultrasónico Detector de doble hoja

200khz | 8 ° | 0.10 ~ 1.5m | Se utiliza para un sensor de detección lateral simple y doble, sensor de distancia, sensor de conteo en la industria de impresión y papel.

Las aplicaciones en la industria de papel varían desde la producción de materia prima hasta el acabado. Nuestros sensores de medición de distancia ultrasónica detectan rollos de papel, monitoree diámetros de stock web y asegúrese de que la tensión web consistente. Los sensores contrarasonic detectan empalmes de manera confiable y, por lo tanto, reducen los residuos materiales. Llevamos soluciones individuales completas. Nuestros expertos lo ayudan a seleccionar la tecnología del sensor correcto para su aplicación específica.
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01N

  • Piezohannas

  • PHA-200-01N

Detector de doble hoja de sensor ultrasónico para industria de impresión y papel



Elementos

Parámetros técnicos

Imagen

Nombre

Transductor ultrasónico (detección de papel)

4] ELFEEIKFTB (T7F_L7x375

Modelo

PHA-200-01N

Frecuencia

200khz ± 6%

Distancia de detección

0.101.5m

Mínimo

Paralelo

lmpeed

620Ω ± 20

Capacidad

870pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción800vpp

Distancia0.3m

Amplitud de eco30mv

Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3 kilos o 0.3mpa

Ángulo

(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2,

Ángulo afilado: 18 ° ± 4

Material de la carcasa

Bajo el entorno de ácido débil y base débil.

Pom

Uso

Sensor de detección lateral simple y doble

Sensor de distancia

Conteo de sensor

Instalación

Dimensión

tornillo hiloM18 * 1.5

Nivel de protección

IP68

Peso

38g ± 5% (largo2m

Instrucciones de cableado

Interfaz integradaRojo:transductor+Amarillo:transductor-

Negro: Alambre blindado(sinsensor de temperatura)

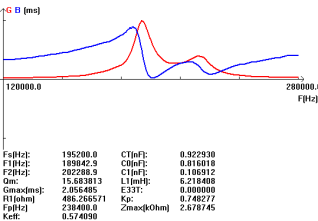

Curva de admitancia

PDiagrama de estructura de la estructura

[Jk011zjq (} dxf [rv6t (0wn

I}] BM {VS6XZQ4) 5 $ 4G% IOZ9


Diagrama de bloques de transductor de distancia ultrasónica:


0ryjg8d (6_q9xm% 86pdg


Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):


O3`1pa5yr5% z5`dq1r


Industria de la impresión:

La industria de la impresión se ve afectada por crecientes demandas sobre la flexibilidad, la calidad y la velocidad. Varios trabajos de impresión de pequeñas y grandes ediciones requieren una alta flexibilidad y un cambio rápido de la máquina. Al mismo tiempo, las demandas de calidad están aumentando.

En los procesos de prensa y pospresión, las máquinas deben operar con precisión para minimizar los residuos de material y el tiempo de inactividad de la máquina:

Los sensores ultrasónicos detectan hojas y empalmes dobles independientemente del material o el color.
