PS1000K0111
Piezohannas
PS1000K0111

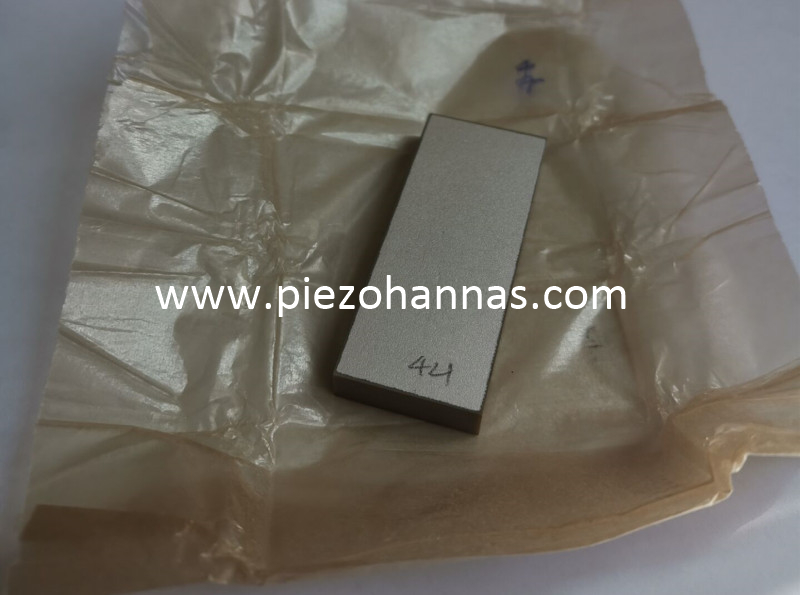

Placa de oblea piezoeléctrica piezoocerámica para la venta
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un secto de investigación y desarrollo.R, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
- Material PIZO: PZT82
- Dimensiones: 50 * 20 * 6 mm.
- FS (Hz): 34294
-FP (Hz): 35664
-KP: 0.33
-C: (PF): 1477
- Aplicaciones: Transductor.
AppLicatisobre:Filtro de onda de alta frecuencia, resonador, discriminador de frecuencia, sensor ultrasónico, sensor de vibración, sensor de esfuerzo de material, sensor de presión, generación de vibraciones, energía / recolección de electricidad, sensor de compresión y otros ...
El rango de rectángulo piezocerámico / cuadrado:
Longitud: 3mm-176mm
Ancho: 1mm-120mm
Altura: 0.1mm-30mm
Valor típico del rendimiento de los materiales\"Hard \" PZT:
Materiales duros \"pzt | PZT-41 | PZT-42 | PZT-43/ 4d | PZT-82 | PBAS-4 | ||
Constante dieléctrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Factor de acoplamiento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
g31 | 10-3vm / n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm / n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frecuencia | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de cumplimiento elástico | Se11 | 10-12m2/norte | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Factor de calidad machanical | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Factor de pérdida dieléctrica | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura curie | Tc | ° C | 320 | 320 | 320 | 310 | 310 |
El módulo de Young | YE11 | <109Nuevo Méjico3 | 85 | 79 | 76 | 86 | 76 |
Relación venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
