PS10000K0172
Piezohannas
PS10000K0172
PZT51 MATERIAL HEMISFERO PIEZO PARA SENSORES ACUSTICOS
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

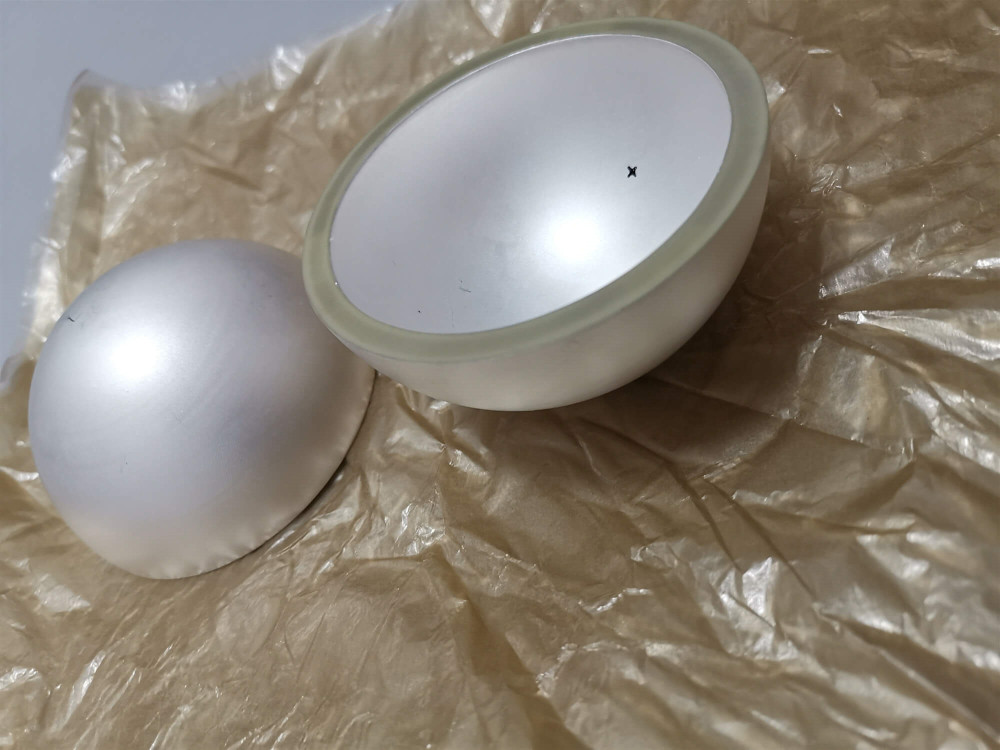

Dimensión del hemisferio piezo:
PZT51Material
φ12.7 × espesor de pared 0.79 hemisferio
FS (Hz): 161520
FP (Hz): 192000
Capacidad (PF): 4930
Solicitudde sensores acústicos:
Diámetro: 5 - 40mm
Grosor de la pared: 0.5 - 3mm
Calibre: 5 - 8mm
Radio máximo: aprox. 50 mm
Especificaciones esféricas |
Dimension externa（mm） | Tecnológico parámetros | ||||||
diameter | calibre abierto
| pared espesor | fkhz
| Kr
| P-33
| P-52
| P-81
| |
SΦ5 | Sφ5 | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
SΦ20 | SΦ20 | Φ5 | 1 ~ 1.5 | 77 | 0.4 | 17 | 32.0 | |
SΦ25 | SΦ25 | Φ5 | 1 ~ 1.5 | 61 | 0.4 | 17.4 | 32.8 | |
SΦ30 | SΦ30 | Φ6 | 1.5 ~ 3 | 50 | 0.4 | 23.5 | 44.3 | |
SΦ40 | SΦ40 | Φ7 | 2 ~ 4 | 38 | 0.4 | 34.3 | 64.6 | |
SΦ50 | SΦ50 | Φ8 | 2 ~ 4 | 30 | 0.4 | 54.8 | 103.2 | |
Sr12.5 | Sr12.5 | Φ3.5 | 2 ~ 5 | 83 | 6.2 | 3.7 | ||
Sr25 | Sr25 | Φ8 | 2 ~ 5 | 26.2 | 15.6 | |||
SR37.5 | SR37.5 | Φ10 | 2 ~ 5 | 17.7 | ||||
Sr50 | Sr50 | Φ12 | 3 ~ 6 | 25.5 | ||||
Tamaño (mm) | Principal Especificaciones | ||||||
Diámetro | Abertura Diámetro | pared Espesor | fr (mhz) | Kr | C (nf) | ||
P-33 | P-52 | P-81 | |||||
5 | 1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
10 | 3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
15 | 4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
20 | 5 | 1～1.5 | 77 | 0.4 | 17.0 | 32.0 | |
25 | 5 | 1～1.5 | 61 | 0.4 | 17.4 | 32.8 | |
30 | 6 | 1.5～3 | 50 | 0.4 | 23.5 | 44.3 | |
40 | 7 | 2～4 | 38 | 0.4 | 34.3 | 64.6 | |
50 | 8 | 2～4 | 30 | 0.4 | 54.8 | 103.2 | |
12.5 | 3.5 | 2～5 | 83 | 6.2 | 3.7 | ||
25 | 8 | 2～5 | 26.2 | 15.6 | |||
37.5 | 10 | 2～5 | 17.7 | ||||
50 | 12 | 3～6 | 25.5 | ||||
Material del hemisferio | Dimensión externa (mm) | Parámetros tecnológicos | ||||
SOBREDOSIS. | espesor de pared | sobredosis de agujero | c | fs | kp | |
nf | khz | % | ||||
P-51 | S10 | 0.7 | 1.5 | 3.8 | 245 | > 50 |
P-51 | S10 | 0.7 | / | 3.8 | 210 | > 50 |
P-51 | S20 | 0.9 | 4 | 13 | 90 | > 50 |
P-51 | S20 | 0.9 | / | 13.5 | 100 | > 50 |
P-51 | S30 | 1.1 | 4 | 258 | 64 | > 50 |
P-51 | S30 | 1.1 | / | 26 | 67 | > 50 |
Material PZT:
- Las cerámicas piezoeléctricas PZT4 tienen un doble comportamiento de recibir y transmitir, con mayor sensibilidad y menor pérdida dieléctrica.
- Las cerámicas piezoeléctricas PZT5 tienen un mayor coeficiente de acoplamiento electro-mecánico, la constante dieléctrica moderada y una mayor sensibilidad.
- La cerámica piezoeléctrica PZT8 del tipo de transmisión de alta potencia tiene una buena propiedad piezoeléctrica, alta resistencia mecánica, alto campo coercitivo, baja pérdida dieléctrica en campos fuertes.
Imagen de la aplicación:
