PZT4 Material Piezo Ceramic Ring para TonPils Transduser

Compartir con:

PZT4 Material Piezo Ceramic Ring para TonPils Transduser

Dimensión: OD16mm xid7mm x thi2.5mm
Material: PCRN-4
Aplicación: TonPils Transduser

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Pr1000k093
Marca del producto:
Piezohannas
Código De Producto:
PR1000K093

Descripción del producto

PZT5 Material Piezo Ceramic Ring para TonPils Transduser

1.Descripción del producto:

Dimensión: OD16mm xid7mm x thi2.5mm
Material: PCRN-4

Aplicación: TonPils Transduser

2.tonTransduser PilsSolicitud:

El transductor piezoeléctrico de TonPilz (seta de sonido) es un transductor para una frecuencia de sonido de alta potencia relativamente baja. El transductor consiste en anillos piezocerámicos apilados entre extremos masivos y precalados previamente por un perno central. La masa de la cola y la cabeza baja la frecuencia de resonancia del dispositivo.

En este modelo, la respuesta de frecuencia del transductor cuando el perno no está preventado se está estudiando. La interacción acústica-piezoeléctrica, la interfaz de dominio de frecuencia del módulo de acústica se utiliza para el estudio. Esta interfaz tiene todos los acoplamientos multifísicos predefinidos necesarios para modelar este sistema (estructura acústica y estructura eléctrica).

El modelo determina la deformación y las tensiones en el dispositivo, el campo de presión radiada y el nivel de presión de sonido, así como la sensibilidad espacial de campo lejano, la curva de respuesta de voltaje (TVR) de transmisión del transductor y el índice de directividad (DI) de La viga de sonido.

2.Some tamaño estándar de Piezo.Anillo

Diámetro externo: 5.0 - 100mm
Diámetro interno: (2.0 - 35 mm)
Espesor: (0.2 - 15 mm)

3. Valor contenido político del rendimiento de los materiales\"Hard \" PZT:

Materiales duros \"pzt			PZT-41	PZT-42	PZT-43/ 4d	PZT-82	PBAS-4
Constante dieléctrica	ɛ^T_r3		1050	1250	1420	1100	1900

Factor de acoplamiento	K_P		0.58	0.58	0.58	0.52	0.59
	K₃₁		0.32	0.33	0.34	0.3	0.34
	K₃₃		0.66	0.67	0.68	0.57	0.68
	K_t		0.48	0.48	0.48	0.4	0.49
Coeficiente piezoeléctrico	D31	10^-12m / v	-106	-124	-138	-100	-160
	D33	10^-12m / v	260	280	300	240	380
	g31	10^-3vm / n	-11.4	-11.2	-11	-10.3	-9.5
	G33	10^-3vm / n	28	25.3	24	25	22.6
Coeficientes de frecuencia	N_p		2280	2200	2160	2280	2200
	N₁		1671	1613	1583	1671	1613
	N₃		1950	1900	1875	1950	1850
	N_t		2250	2200	2200	2300	2200
Coeficiente de cumplimiento elástico	S^e₁₁	10^-12m²/norte	11.8	12.7	13.2	11.6	13.2
Factor de calidad machanical	QM		1000	800	600	1200	2200

Factor de pérdida dieléctrica	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Densidad	ρ	g / cm³	7.5	7.5	7.5	7.6	7.5
Temperatura curie	Tc	° C	320	320	320	310	310
El módulo de Young	Y^E₁₁	<10⁹Nuevo Méjico³	85	79	76	86	76
Relación venenosa			0.3	0.3	0.3	0.3	0.33

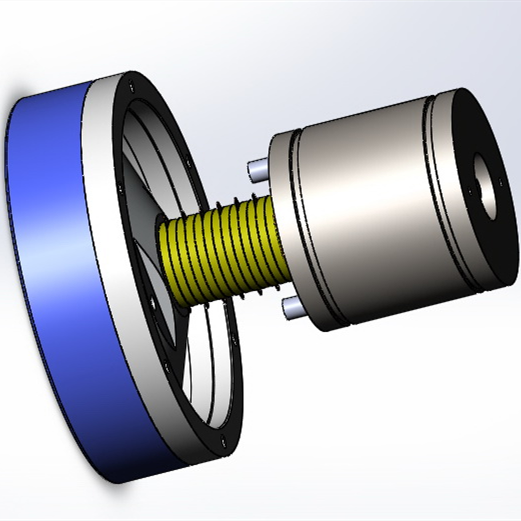

4. Imagen de aplicación:

[56Q% [J (9] 3 (DP {HLB2% XY

Transductor piezoeléctrico de tonpilz PZT5 Material Cerámica Piezoeléctrica Transductor piezoeléctrico de anillo piezoeléctrico Anillo PIEZO PARA TONPILS TRANSDUSER Transductor piezoeléctrico de anillo de cerámica piezoeléctrica PIEZO CERÁMICA PARA TONPILS TRANSDUSER Transductor de anillo piezo para TonPils Transduser Cerámica piezoeléctrica TONPILZ TRANSDUCER Anillo de cerámica piezoeléctrica de material PZT4 ANILLO PIZO DE MATERIAL PZT4
