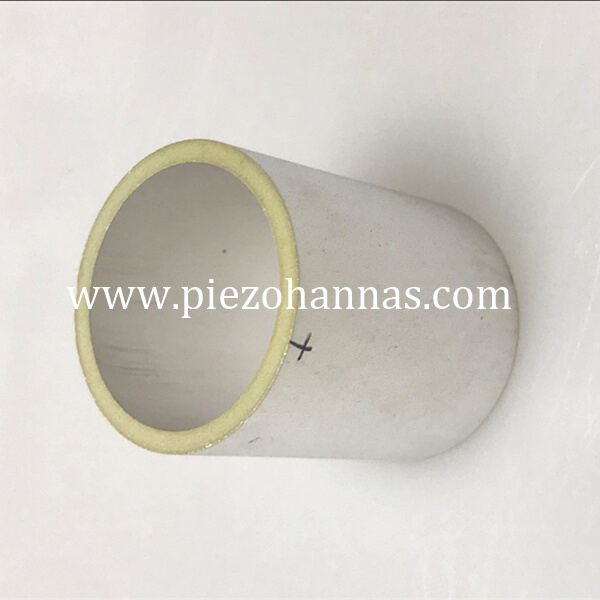

P4 Material Tubo piezoeléctrico Ultrasonido para equipos de acústica

Compartir con:

P4 Material Tubo piezoeléctrico Ultrasonido para equipos de acústica

Dimensiones: φ36 × φ32 × 40mm
Material: PZT-43
FM: 28KHZ
Capacidad: 26500PF
△ f>300

Aplicaciones:
Comunicación submarina, repelencia por animales ultrasónicos, insecto ultrasónico Repelente, control de plagas ultrasónicos Transductor Piezo Transductor, micro bomba / boquillas líquidas, acústica subacuática, sonar, ultrasonido, diagnóstico médico, tratamiento, etc.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PT1000K080
Marca del producto:
Piezohannas
Código De Producto:
PT1000K080

Descripción del producto

Sensor de tubo piezoeléctrico PZT-52 para acústica subacuática

Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

Tubo cerámico PIZO

Transductor de tubos piezoeléctricos

Sensor piezoeléctrico para equipos de acústica.

TUBO DE CERAMICS PIEZO DESCRIPCIÓN:

Dimensiones: φ36 × φ32 × 40mm
Material: PZT-43
FM: 28KHz
Capacidad: 26500PF
△ f> 300

Se utiliza principalmente para ensamblar una gran matriz de transductor ultrasónica o adhesivo en varios tipos de haz curvado para medir el impacto y la vibración. También se puede usar para ensamblar diversos tipos de recogida de vibración y recogida acústica. A veces, la sección transversalcon un cierto trapezoide de ángulo usado para ensamblar la alta potencia y la menor frecuencia de la tubería de mosaico que se usa en el sonar activoequipo.

Solicitud:Utilizado para el Proyecto Ocean, Sonar, Hidrófono, Dispositivo de Comunicaciones Submarinales, Repelente de Animales ultrasónicos, Repelente de insectos ultrasónicos, Transductor Piezo de Pess Eultrasónico, Desplazamiento del espejo para ópticas láser por varios micrómetros y otros.

Tamaño estándar del tubo piezo:

Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm

Dimensión （sobredosis×IDENTIFICACIÓN×H）mm	Frecuencia radial (kHz)	Pérdida dieléctrica(%)	K31 (%)	Capacitancia (PF)
Φ15× φ11×10	70±5%	2	30	4680±10%
Φ20× φ16×15	50±5%	2	30	9700±10%
Φ25× φ21×15	39±5%	2	35	12400±10%
Φ29× φ25×20	34±5%	2	35	19400±10%
Φ30× φ25×18	33±5%	2	35	14250±10%
Φ32× φ28×20	36±5%	2	35	21600±10%
Φ34× φ30×20	28±5%	2	35	23000±10%
Φ38× φ32×25	26±5%	2	35	21000±10%
Φ40× φ32×37	25±5%	2	35	24000±10%
Φ45× φ39×25	22±5%	2	35	25200±10%
Φ50× φ44×25	19±5%	2	35	28200±10%
Φ55× φ39×30	19±5%	2	35	33800±10%
Φ60× φ54×30	16±5%	2	35	41000±10%
Φ65× φ59×30	15±5%	2	35	44600±10%
Φ75× φ67×16	13±5%	2	35	20400±10%
Φ80× φ74×20	12±5%	2	35	36900±10%
Φ90× φ84×20	10±5%	2	35	52180±10%

Tamaño (mm)			fm (Khz)	fn (Khz)	Capacitancia (PF)	tgδ (%)	D33 ()
sobredosis	IDENTIFICACIÓN	Altura	fm (Khz)	fn (Khz)	Capacitancia (PF)	tgδ (%)	D33 ()
18	15	20	51.2	52.0	13388	1.7	420
20	17	15	47.8	49.4	14056	1.5	420
24	20	20	47.1	48.8	12830	2.0	420
34	30	20	29.5	31.3	1510	0.2	280
40	32.5	37	24.4	25.1	21200	1.5	280
44	38	29	22.1	23.4	23120	1.5	280
51	45	36	19.1	20.5	18010	1.5	420
51	45	38	22.8	23.8	9901	0.2	420
53	45	41	17.8	22.0	3060	0.2	420
69	63	25	16.0	18.1	16040	0.5	280
76.5	68	40	14.6	15.2	19730	0.5	280
80	60	150	17.2	18.3	34420	0.21	280
142	132	80	7.6	8.0	8635	0.36	300
12	9	6	70	72	5860	0.3
15	13	3.2	64	68A	3700	1.7
18	15	15	63	64	5940	0.2
18	15	20	63	64	5836	0.2
20 * 17 * 15	17	15	46.9	50	14109	1.5

Tamaño (mm)			Radial frecuencia fr (khz)	Acoplamiento Coefficient Kp (％)	Estático Capacidad C (pf)	Piezoeléctrico Constante de cepas D3310-12 (CN)	Dieléctrico Pérdida tg (%)
IDENTIFICACIÓN	sobredosis	Altura	Radial frecuencia fr (khz)	Acoplamiento Coefficient Kp (％)	Estático Capacidad C (pf)	Piezoeléctrico Constante de cepas D3310-12 (CN)	Dieléctrico Pérdida tg (%)
15	11	10	70±5%	30	4680±10%	500	2
20	16	15	50±5%	30	9700±10%	500	2
25	21	15	39±5%	35	12400±10%	500	2
29	25	20	34±5%	35	19400±10%	550	2
30	25	18	33±5%	35	14250±10%	550	2
32	28	20	36±5%	35	21600±10%	550	2
34	30	20	28±5%	35	23000±10%	550	2
38	32	25	26±5%	35	21000±10%	550	2
40	32	37	25±5%	35	24000±10%	550	2
45	39	25	22±5%	35	25200±10%	550	2
50	44	25	19±5%	35	28200±10%	550	2
55	39	30	19±5%	35	33800±10%	550	2
60	54	30	16±5%	35	41000±10%	550	2
65	59	30	15±5%	35	44600±10%	550	2
75	67	16	13±5%	35	20400±10%	550	2
80	74	20	12±5%	35	36900±10%	550	2
90	84	20	10±5%	35	52180±10%	550	2

Material PZT:

- Las cerámicas piezoeléctricas PZT4 tienen un doble comportamiento de recibir y transmitir, con mayor sensibilidad y menor pérdida dieléctrica.

- Las cerámicas piezoeléctricas PZT5 tienen un mayor coeficiente de acoplamiento electro-mecánico, la constante dieléctrica moderada y una mayor sensibilidad.

- La cerámica piezoeléctrica PZT8 del tipo de transmisión de alta potencia tiene una buena propiedad piezoeléctrica, alta resistencia mecánica, alto campo coercitivo, baja pérdida dieléctrica en campos fuertes.

Discos de cerámica PIZO	Diámetro	PZT-4	PZT-5	PZT-8
	Diámetro	3-100	3-100	3-100
	Espesor	0.3-10	0.25-15	0.4-8
Anillos de cerámica piezo	Diámetro exterior	3-100	3-100	3-100
	Diámetro interno	≥ 2	≥ 2	≥ 2
	Espesor	0.3-10	0.25-15	0.4-8
Tubos de cerámica PIZO	Diámetro exterior	3-108	3-108	3-105
	Diámetro interno	≥ 2	≥ 2	≥ 2
	Largo	≤50	≤50	≤50
Placas cerámicas PIZO	Largo	≤ 50	≤ 50	≤ 50
	Ancho	≥ 1	≥ 1	≥ 1
	Espesor	0.3-10	0.25-15	0.3-8

Aplicaciones de cerámica piezoeléctrica.

Medidores de flujo ultrasónicos	hidrófonos	acelerómetros
pVibración del transductor de IEZO	Transductor de atomizador	dispersión de materia
Ignitorios de gas de tipo de impacto	Control preciso de movimiento	sensores de presión
acelerómetros	Ignitorios de gas de tipo de impacto	Control preciso de movimiento
micrófonos	pick-ups musicales	ultrasonido médico diagnóstico
hacer un sonido	Sensores de nivel	Atomizadores ultrasónicos
Transductor de sonar	Aparato ultrasónico de microacaso	Sensor de espesor de pared
Sounders de eco bajo el agua	Transductores de alta frecuencia	Ensors de alta presión de estrés
Gas de tipo Squeeze	Enciende a los actuadores de alta potencia.	motores vibratorios
transformadores	soldadura ultrasónica	Cirugía ultrasónica
Sensor de Estrés Material	Cosecha de electricidad PIZO	sonda biomédica
Cosecha de electricidad PIZO	Transductor del buscador de peces	sensor de compresión
Sensor de expansión piezo	transductor de belleza	Mezcla ultrasónica
calculadoras,	Teléfonos	sensor de alarma de coche
monitor de embriones	Reflector de reflectoscopio de corazón	podómetro
Medicina ultrasónica	uLimpieza LTRASONIC	sonochemistry

Nuestro servicio:

Package: Al principio, todos usamos espuma de doble capa para envolver el dúo de cerámica piezo a su frangibilidad, luego usamos la caja adecuada para ponerla dentro y mantenernos firmemente para asegurarse de que sea perfectamente.

El tiempo de entrega: El producto estándar se enviará dentro de los 2 días hábiles posteriores al pago recibido.

Métodos de pago: T / T, PayPal, West Union

Garantía: 100% nuevo al salir de la fábrica. El vendedor garantiza la calidad de los productos (excluyendo las piezas de uso) por un período de 1 año a partir de la fecha de prueba, finaliza la Guía de nuestro Técnico.
