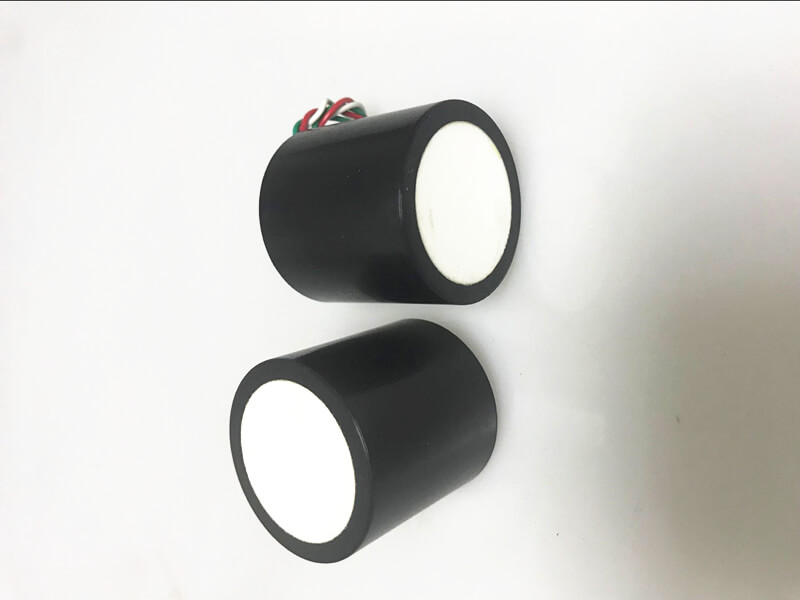

Modo de trabajo del sensor ultrasónico.

Si se aplica una pieza cerámica piezoeléctrica con una frecuencia resonante de 40 kHz en el sensor de transmisión (una tensión de alta frecuencia de 40 kHz se aplica al oscilador de cristal doble, la pieza cerámica piezoeléctrica se alarga y se acorta de acuerdo con la polaridad del alto Aplicado - Voltaje de frecuencia, de modo que las ondas ultrasónicas de 40 kHz se transmiten. La onda ultrasónica se propaga en una forma densa (el grado de densidad puede ser modulado por el circuito de control) y se transmite al receptor de onda. El receptor se basa en el Principio del efecto piezoeléctrico utilizado por el sensor de presión, es decir, aplicando presión sobre el elemento piezoeléctrico para hacer la presión. Cuando el componente eléctrico se tense, produce un voltaje sinusoidal de 40 kHz con un poste \"+ \" en un lado y un polo \"- \" en el otro. Debido a que la amplitud del voltaje de alta frecuencia es pequeño, debe amplificarse. El sensor ultrasónico le permite al conductor de forma segura revertir. El principio de La hoja de datos del sensor de distancia ultrasónica es detectar cualquier obstáculo cerca de la ruta inversa y emitir advertencias en el tiempo. El sistema de detección diseñado puede proporcionar advertencias visuales y audibles tanto audibles como visuales, y la advertencia indica que los obstáculos se detectan en la zona ciega de la distancia y la dirección. De esta manera, en un lugar estrecho, ya sea que estaciona o se conduce, con la ayuda del sistema de detección de alarma de obstáculos inversos, la presión se reducirá y las acciones necesarias se pueden tomar con facilidad.

2. Componentes del sistema

Consiste en un sensor de transmisión (o transmisor de onda), un sensor de recepción (o receptor de onda), una parte de control y una parte de suministro de energía. El sensor del transmisor consiste en un transmisor y un transductor de vibrador cerámico con un diámetro de aproximadamente 15 mm. El transductor funciona para convertir la energía de vibración eléctrica del vibrador de cerámica piezo en super energía y irradia al aire; Y los sensores de proximidad ultrasónica receptora son un transductor de vibrador de cerámica piezo. Constando con el circuito de amplificación, la onda recibe la onda para generar vibración mecánica, que la convierte en energía eléctrica y la utiliza como la salida del receptor del sensor para detectar el super transmitido. En el uso real, también se puede usar el vibrador cerámico piezoico del sensor de transmisión. Se utiliza como vibrador cerámico para sensores de receptor. La parte de control controla principalmente la frecuencia de la cadena de pulso, el ciclo de trabajo, la modulación y el conteo escaso, y la distancia de detección enviada por el transmisor. La fuente de alimentación del sensor ultrasónica (o fuente de señal) se puede usar con DC12V ± 10% o 24V ± 10%.

3. Modo operativo

El transductor ultrasónico para la medición de la distancia utiliza un medio de sonido para realizar la detección sin contacto, sin desgaste del objeto a detectar. Los sensores ultrasónicos pueden detectar objetos transparentes o de colores, objetos metálicos o no metálicos, materiales sólidos, líquidos y polvorientos. Su desempeño de detección no se ve afectado virtualmente por cualquier condición ambiental, incluyendo hollín y lluvia. Los sensores ultrasónicos utilizan principalmente un modo de detección de tipo de reflexión directa. El objeto detectado se encuentra frente al sensor que se emite parcialmente de nuevo al sensor por la onda de sonido emitida.

4.Detección y ángulo de emisión acústica.

El rango de detección de un sensor de distancia ultrasónico depende de la longitud de onda y la frecuencia a la que se utiliza. Cuanto más tiempo la longitud de onda tiene la frecuencia más pequeña, y la más grande es la distancia de detección. Por ejemplo, un sensor compacto con una longitud de onda de escala de milímetros tiene un rango de detección de 300 a 500 mm. Un sensor con una longitud de onda es mayor que 5 mm puede detectar un rango de hasta 8 m. Algunos sensores tienen un 6 mm más estrecho; El ángulo de emisión acústica y, por lo tanto, son más adecuados para detectar con precisión objetos relativamente pequeños. Otros sensores con ángulos de emisión acústica de 12 mm a 15 mm, que son capaces de detectar objetos con inmersiones grandes. Además, tenemos un sensor ultrasónico tipo de sonda externa, el circuito electrónico correspondiente se encuentra en la carcasa del sensor convencional. Esta estructura es más adecuada para detectar situaciones donde el espacio de instalación es limitado. Los ajustes del sensor son casi todos los sensores ultrasónicos pueden ajustar los puntos lejanos de la salida del interruptor o el rango de medición. Se pueden detectar objetos fuera del rango establecido, pero no activarán un cambio en el estado de salida. Algunos sensores tienen diferentes parámetros de ajuste, como el tiempo de respuesta del sensor, el rendimiento de la pérdida de retorno y el ajuste de la dirección de trabajo cuando el sensor está conectado al dispositivo de la bomba. La repetibilidad, la longitud de onda y otros factores afectarán la precisión del sensor ultrasónico. El factor más importante es la velocidad de onda acústica con la temperatura, por lo que muchos sensores ultrasónicos tienen características de compensación de temperatura. Esta característica permite que los sensores de ultrasonidos de tipo de salida analógico alcancen la repetibilidad de hasta 0,6 mm sobre un amplio rango de temperatura.
