PHA-34-12FC
Piezohannas
PHA-34-12FC
Circuito de sensor de distancia ultrasónico anti-corrosivo para medición de 12 m de distancia
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anticorrosivo C Tipo C(Tipo integrado)con circuito |
| |
Modelo | PHA-34-12FC | ||
Frecuencia | 34khz ±5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo Paralelo Lmpeedance | 700Ω ± 20% | ||
Capacidad | 5400pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción:650vpp,Distancia:0.6m, Amplitud de eco:400mv | ||
Operando Voltaje | Cima Voltaje<1500vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 18 ° ± 4 | ||
Alojamiento Material | Ptfe | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | Fondo con hilo:M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 1190g ± 5% | ||
Instrucciones de cableado | integratTipo de ed:conector(3PIN, 2.54mm Terminal)Rojo +,Blanco-,Negro: Alambre blindado; conector(3pEn, 2.0mm Terminal):blanco negro:sensor de temperatura(MF58); | ||

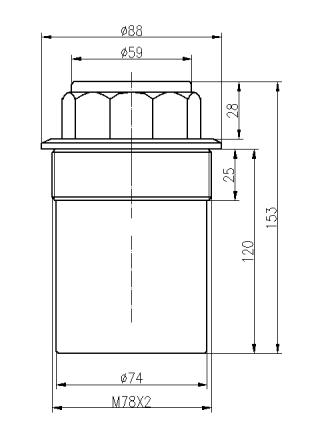

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Circuito de sensor de distancia ultrasónico anti-corrosivo para medición de 12 m de distancia
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anticorrosivo C Tipo C(Tipo integrado)con circuito |
| |
Modelo | PHA-34-12FC | ||
Frecuencia | 34khz ±5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo Paralelo Lmpeedance | 700Ω ± 20% | ||
Capacidad | 5400pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción:650vpp,Distancia:0.6m, Amplitud de eco:400mv | ||
Operando Voltaje | Cima Voltaje<1500vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 18 ° ± 4 | ||
Alojamiento Material | Ptfe | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | Fondo con hilo:M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 1190g ± 5% | ||
Instrucciones de cableado | integratTipo de ed:conector(3PIN, 2.54mm Terminal)Rojo +,Blanco-,Negro: Alambre blindado; conector(3pEn, 2.0mm Terminal):blanco negro:sensor de temperatura(MF58); | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
