PH600
Piezohannas
PH600

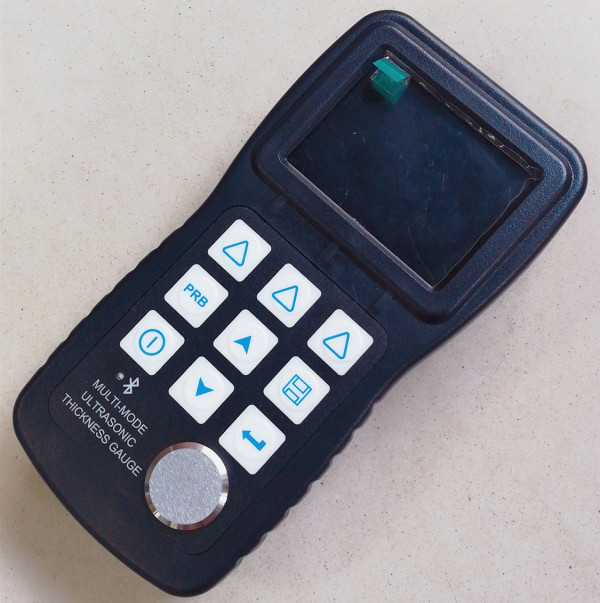

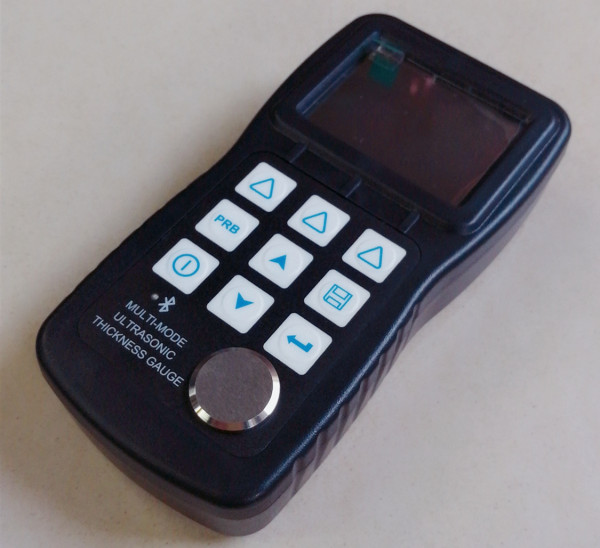

Medidor de espesor ultrasónico digital portátil para plástico
Visión general:
PH600 El medidor de espesor ultrasónico multimodo es un producto mejorado. Prestamos más atención a la experiencia del usuario y las características innovadoras, como la experiencia visual, la calificación de protección, la alarma automática y la pantalla TFT COLOR (320 × 240 TFT LCD) con luz de fondo ajustable, permiten al usuario trabajar en lugares de trabajo con baja visibilidad. El grado de protección IP65, puede prevenir efectivamente los entornos de campo hostiles de aceite, polvo y otra corrosión. También tiene función de transmisión de voz, alarma automática., Resolución de 0.1mm / 0.01mm / 0.001mm, comunicación Bluetooth y penetre en el modo de recubrimiento y las funciones de modo normal y etc. Puede medir el grosor del sustrato sin la necesidad de disponer directamente a la recubrimiento. . Su exclusivo rendimiento de prueba no destructivo proporciona la solución perfecta para las pruebas de espesor de los tubos cerrados, los contenedores, etc., se usa ampliamente en los campos de petróleo, química, metalurgia, nave, aviación, aeroespacial y otros campos debido al monitoreo del grado de adelgazamiento de la corrosión de varios Tuberías y recipientes a presión. También se puede utilizar para la medición precisa de la chapa metálica y las piezas mecanizadas. Este instrumento de precisión profesional es mejorar la eficiencia de producción y la tasa calificada, el ahorro de costos.
Parámetros técnicos:
Especificaciones técnicas | Parámetros técnicos |
Rango de medición | Soporta dos modos para la medición de espesor. MODO DE PULSO-ECHO: (0.65～600) mm MODO ECHO-ECHO: (3.0～100) mm |
Precisión | ± 0.04mm（≤10mm)± 0.4% h (> 10mm)； |
Frecuencia de medición | Mediciones de un solo punto por segundo 7 veces, 16 veces un segundo modo de escaneo. |
Monitor |
|
Resolución | 0.1mm / 0.01mm / 0.001mm conmutable |
Rango de velocidad de sonido | (1000～9999) m / s（Puede medir la velocidad de sonido del material con espesor conocido.) |
Calibración | Calibración cero, calibración de dos puntos, sistema de corrección de errores automático. |
Modos de trabajo | Medición de un solo punto, la medición del valor máximo, la medición diferencial. |
Unidades | Unidad métrica / imperial seleccionable |
Idiomas de trabajo | Ingles chinoselegible |
Memoria
| Memoria para hasta 100 archivos (hasta 100 valores para cada archivo) de valores almacenados |
Interface de comunicación | Admite la comunicación Bluetooth y USB2.0, el programa Host se puede actualizar en línea. |
Fuente de alimentación | Tamaño de dos \"AA \", baterías alcalinas de 1.5 voltios，El tiempo de funcionamiento es de más de 30 horas (Lightlight Off) |
Impresión de datos | Puede usar impresora térmica Bluetooth portátil para imprimir informes de medición |
Ahorro automático de energía | Función de apagado automático y apagado automático para conservar la vida útil de la batería |
Propiedades de apariencia | Material: plástico ABS; Tamaño: 150 mm × 76mm × 38mm; |
Peso | 295g |
Características:
l Capaz de realizar mediciones de espesor en una amplia gama de material, incluidos los metales.（Tal acero, hierro fundido, aluminio, cobre, etc.）, plástico, cerámica, composites, epoxis, vidrio y otros materiales ultrasonidos bien conductores.
l Caja de metal sellada Diseño delicado, especialmente diseñado para la defensa contra el entorno de mal sitio, puede vibración, choque y interferencia electromagnética.
l Con la pantalla LCD colorida HD y la interfaz de operación inteligente, puede mostrar los resultados de medición de manera intuitiva y proporcionar una buena experiencia de visualización para el usuario.
l Con dos modos de medición de grosor: modo de pulso y modelo de eco-eco, puede medir el grosor a través del recubrimiento sin calcular el espesor de recubrimiento.
l Con gran capacidad de almacenamiento y diseño de potencia más baja, puede estar en espera de tiempo súper largo por encima de los meses.
l AdjuntarCon el software de procedimiento de datos USB, puede conectarse con PC para el análisis, almacenamiento e impresión de datos.
l Capaz de compatible con una variedad de sondas con diferentes frecuencias y tamaño..
l Con una exhibición de alta precisión y alta resolución, puede admitir una resolución de pantalla de 0.001.
l Con la calibración de la sonda-cero y las funciones de calibración de dos puntos, puede corregir el error del sistema automáticamente.
l Equipado con una sonda de precisión de alta precisión de cristal compuesto estrecho, tiene una pequeña zona muerta y medidas precisas.t.
l Con la exhibición de alta luz de brillo, es conveniente para usar en un entorno de tenue luz.
l Comunicación de soporte con la impresora Bluetooth en el sitio, más convenientemente para su uso.
l Alarma automática al exceder el rango de medición.
l Con el sueño automático, el apagado automático y otras funciones de ahorro de energía, así como la función que indica la capacidad de la capacidad de la batería.
El medidor de espesor ultrasónico digital determina el grosor de una parte o estructura mediante medición con precisión el tiempo requerido para un pulso ultrasónico corto generado por un transductor para viajar a través del grosor del material, refleje desde la parte posterior o dentro de la superficie, y se devuelva a la Transductor. El tiempo de tránsito de dos vías medido se divide por dos para tener en cuenta la ruta de viaje hacia abajo y la parte posterior y luego multiplicada por la velocidad del sonido en el material. El resultado se expresa en la relación conocida..
Where：
H－Espesor de la pieza de prueba.
v－Velocidad de sonido en el material.
t－El tiempo de tránsito de ida y vuelta medido.
Para asegurarse de que la sonda funcione correctamente, debe usar el acoplamiento para aislar el aire entre la superficie de la sonda y la superficie de la pieza de trabajo medida. El líquido utilizado para el acoplamiento entre la sonda y la pieza de trabajo se llama como acoplamiento.
Selección del transductor:
Modelo | Freq | Diámetro | Rango de medición | Límite inferior | Descripción |
N05 | 5MHz | 10mm | 1.0mm～600mm (en acero) | Φ20mm × 3.0mm | Medición normal |
N05 / 90 ° | 5MHz | 10mm | 1.0mm～600mm (en acero) | Φ20mm × 3.0mm | Medición normal |
N07 | 7megahercio | 6mm | 1.0mm～600mm (en acero) | Φ15mm × 2.0mm | Para la pared delgada de la tubería o la pequeña curvatura.Medición de la pared de la tubería |
Ht5 | 5MHz | 12mm | 1.0mm～600mm (en acero) | 30mm | Para alta temperatura (menor thanMedición de 300 ℃) |
N02 | 2.5megahercio | 14mm | 1.0mm～600mm (en acero) | 20mm | Por grueso, altamente atenuante, o altamenteMateriales de dispersión |
P5ee | 5MHz | 10mm | PULSE-ECHO: 2.0mm-600mm (en acero) Echo-eco: 3.0mm-100mm (en acero) | Φ20mm × 3.0mm | Pruebas de espesor de recubrimiento de canal |

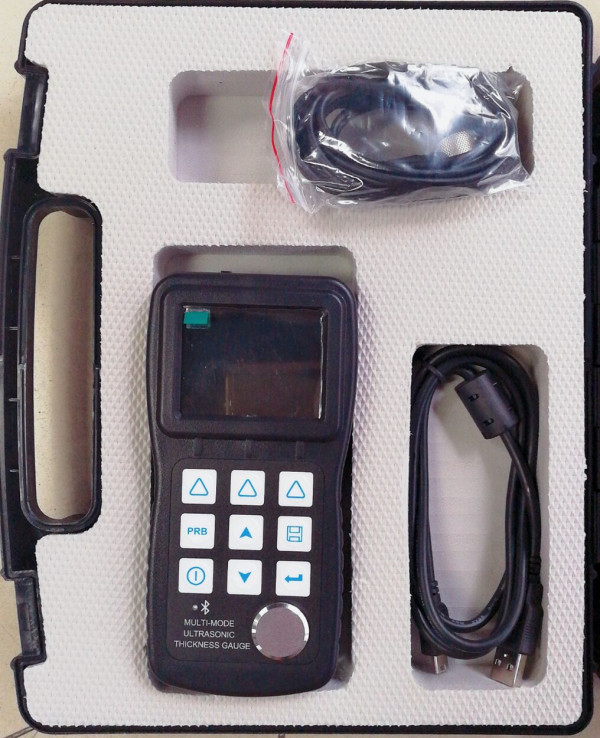

Configuración:
No. | Escribe | Cantidad | Comentarios | |
Estándar Configuración | 1 | Principalcuerpo | 1 | |
2 | Probe P5EE (5MHz) | 1 | ||
3 | Acoplamiento | 1 | ||
4 | InstrumentocPlaza bursátil norteamericana | 1 | ||
5 | Manual de instrucciones | 1 | ||
6 | Pila alcalina | 2 | ||
7 | cable USB | 1 | ||
8 | Software de DataPro | 1 | ||
Opcional Configuración | 1 | Probe N05 (5MHz) | 1 | |
2 | Representar07 | 1 | ||
3 | Probe HT5 (5MHz) | 1 | ||
4 | Probe N02 (2.5MHz) | 1 | ||
5 | Acoplamiento de alta temperatura | 1 |
