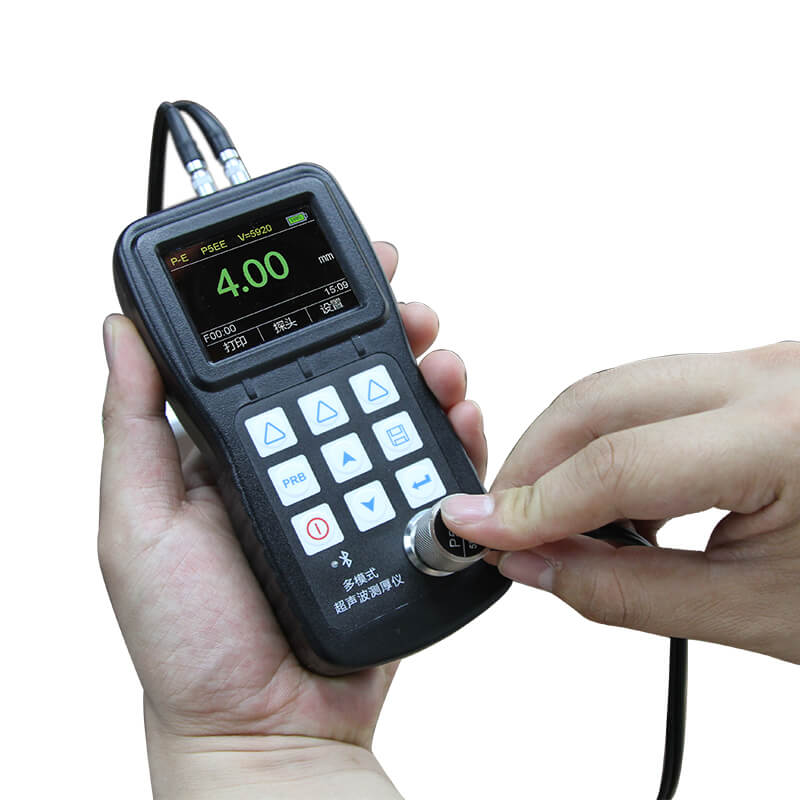

Medidor de espesor ultrasónico de alta precisión para concreto

Medidor de espesor ultrasónico de alta precisión para concreto

Visión general:

La model ph200 esUn medidor de espesor ultrasónico digital. Basado en el principio ultrasónico, el instrumento es capaz de medir el grosor de diversos materiales, como metal, plásticos, cerámicos, vidrios y muchos otros buenos conductores ultrasónicos. También puede medir la velocidad de todo tipo de materiales. En comparación con los métodos de medición tradicionales, las ventajas del medidor de espesor ultrasónico se expone a un lado de la pieza de trabajo para completar la medición. Su exclusivo rendimiento de prueba no destructivo proporciona la solución perfecta para las pruebas de espesor de los tubos cerrados, los contenedores, etc., se usa ampliamente en los campos de petróleo, química, metalurgia, nave, aviación, aeroespacial y otros campos debido al monitoreo del grado de adelgazamiento de la corrosión de varios Tuberías y recipientes a presión. También se puede utilizar para la medición precisa de la chapa metálica y las piezas mecanizadas.

Parámetros técnicos:

Características:

l Adecuado para medir metal (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámica, vidrio, vidrio de fibra y otros buenos conductores ultrasónicos;

l Las sondas duales de vigas rectas con diferentes frecuencias y tamaños de cristal están disponibles;

l Calibración cero, calibración de dos puntos, sistema de corrección automática de errores;

l El grosor conocido, la velocidad de sonido se puede medir, con el fin de mejorar la precisión de la medición;

l Indicador de estado de acoplamiento que muestra el estado de acoplamiento;

l El retroiluminación EL para un fácil uso en ambientes con poca luz;

l El indicador de batería restante puede mostrar la potencia restante en tiempo real;

l Función de apagado automático y apagado automático para conservar la vida útil de la batería

l Pequeña, portátil, alta confiabilidad para el entorno operativo duro, anti-vibración, anti-shock y interferencia anti-electromagnética.

Principio de funcionamiento

El medidor de espesor ultrasónico digital determina el grosor de una parte o estructura mediante medición con precisión el tiempo requerido para un pulso ultrasónico corto generado por un transductor para viajar a través del grosor del material, refleje desde la parte posterior o dentro de la superficie, y se devuelva a la Transductor. El tiempo de tránsito de dos vías medido se divide por dos para tener en cuenta la ruta de viaje hacia abajo y la parte posterior y luego multiplicada por la velocidad del sonido en el material. El resultado se expresa en la relación conocida..

Where：

H－Espesor de la pieza de prueba.

v－Velocidad de sonido en el material.

t－El tiempo de tránsito de ida y vuelta medido.

Para asegurarse de que la sonda funcione correctamente, debe usar el acoplamiento para aislar el aire entre la superficie de la sonda y la superficie de la pieza de trabajo medida. El líquido utilizado para el acoplamiento entre la sonda y la pieza de trabajo se llama como acoplamiento.

Selección del transductor:

Configuración:
