PHW-400-E
Piezohannas
PHW-400-E
Medición del flujo del transductor ultrasónico submarino de 400kHz para el medidor de flujo ultrasónico
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |

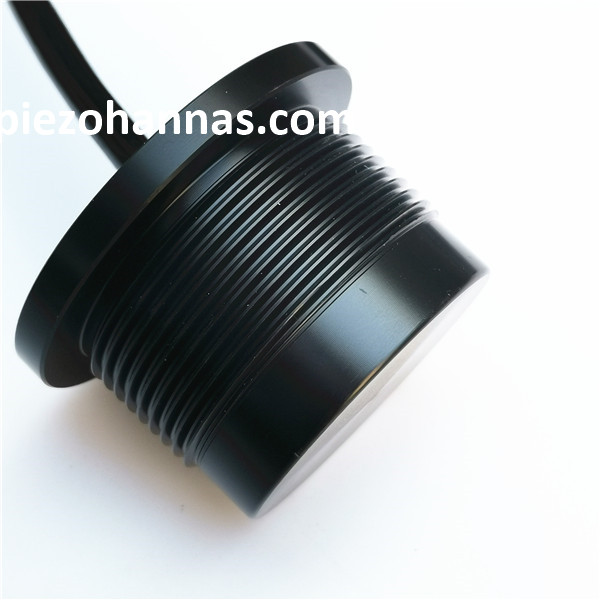

Nombre | 400khzTransductor ultrasónico submarino |
| |
Modelo | PHW-400-E | ||
Frecuencia | 400khz ±5% | ||
Distancia de detección | 0.3~40m | ||
Mínimo Paralelo Lmpeedance | 280Ω ±20% | ||
2100PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24VPP, Distancia: 0.3m, Echo Amplitud: 500 MV | ||
-40~+ 80 ℃ | |||
≤3KILOS o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3dB: 5.0 ° ± 1, Ángulo afilado: 12 ° ± 2 | ||
Alojamiento Material | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

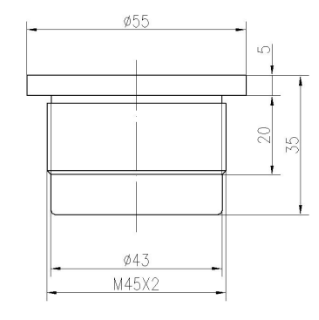

Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 115g ± 5%(Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto) | ||

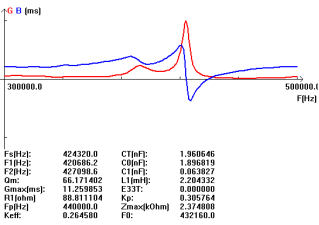

Curva de admitancia | Diagrama de la estructura del producto | ||
|
2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
