Medición del flujo del transductor ultrasónico submarino de 110kHz para el caudalímetro ultrasónico

Aplicación: Crafto ultrasónico, buscador de rango submarino
Estado de Disponibilidad:
Cantidad:
  • PHW-110-E

  • Piezohannas

  • PHW-110-E

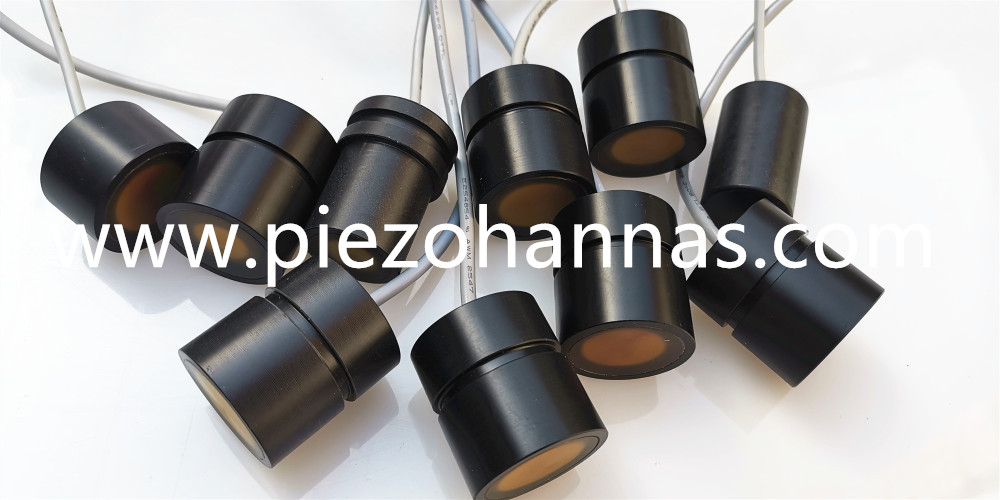

Medición del flujo del transductor ultrasónico submarino de 110kHz para el caudalímetro ultrasónico

9FD9D6E3D6F639D3A78ADA90EA91CAA6

1. Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

110khzTransductor ultrasónico submarino

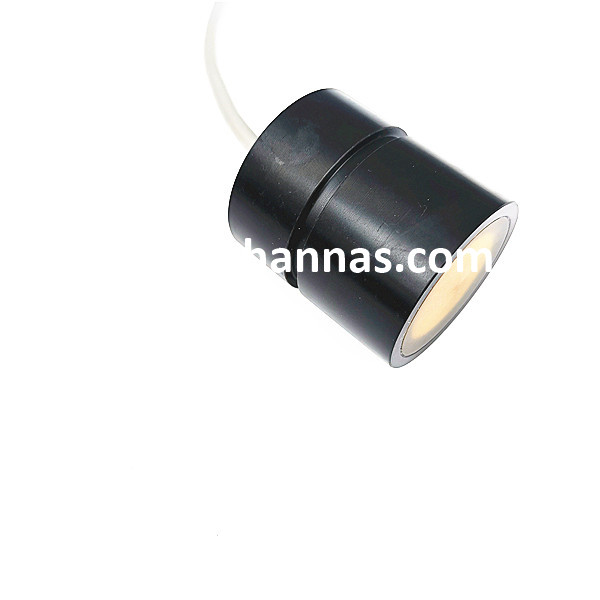

Medición del flujo de transductor ultrasónico 110KHZ para el medidor de flujo ultrasónico

Modelo

PHW-110-E

Frecuencia

110khz ±5%

Distancia de detección

0.640m

Mínimo

Paralelo Lmpeedance

600Ω ± 20

Capacidad

9000pf ± 20@ 1khz

Sensibilidad

voltaje de conducción500vppdistancia0.6m

Amplitud de eco2.1 v

Operando

Voltaje

Cima Voltaje<300vpp

Operando

Temperatura

-40+ 80 ℃

Presión

3KILOS o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 27 ° ± 2,

Ángulo afilado: 67 ° ± 5

Alojamiento Material

Pom

Uso

Flowmeter ultrasónico, buscador de rango submarino

Instalación

Dimensión

Ver el dibujo de la estructura del producto.

Nivel de protección

IP68

Peso

87g ±5% (longitud: 1m)

Instrucciones de cableado

Rojo +, blanco-, negro: alambre blindado;

(Sin sensor de temperatura por defecto)

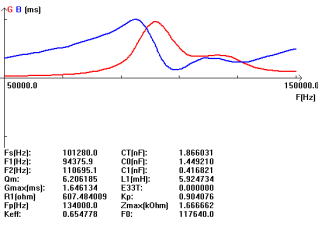

Curva de admitancia

Diagrama de la estructura del producto

[4CAJ_} KZ} 0QDBI`E $ 6} 9V

Rac (z {{d0b`_i_pu% _ln} 1



2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba



0ryjg8d (6_q9xm% 86pdg


O3`1pa5yr5% z5`dq1r
