Medición del flujo del transductor ultrasónico de la aleación de titanio para el medidor de flujo ultrasónico

Aplicación: Crafto ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01NA
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01NA

Descripción del producto

Medición del flujo del transductor ultrasónico de la aleación de titanio para el medidor de flujo ultrasónico

1. Introducción

USundoder de Nderwatertransductor Utiliza ondas ultrasónicas para transmitir bajo el agua, y se refleja hacia atrás cuando cumplen con el objeto medido. Puede detectar la distancia entre el sensor y el objeto medido y luego se transmite a los barcos, las boyas, los vehículos aéreos no tripulados subacuáticos, etc. como un escalofriante, puede También se utilizará para la medición de distancia subacuática.

El nivel de protección del producto alcanza el nivel IP68, y puede empaparse durante mucho tiempo bajo el agua 100 metros sin daños.(Tenga en cuenta que la parte de la salida del cable del instrumento debe estar sellada de manera confiable después del cableado para evitar el agua)

2. Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	1MHZ Transductor ultrasónico submarino
Modelo	PHW-1M-01NA
Frecuencia	1MHZ±5%
Distancia de detección	0.05～3m
Mínimo Paralelo Lmpeedance	90Ω ± 20％
Capacidad	1040pf ± 20％@ 1khz
Sensibilidad	Voltaje de emisión: 24VPP, Distancia: 0.3m, Echo Amplitud: 400mv
Operando Voltaje	Cima Voltaje<300vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 5 ° ± 1, Ángulo afilado: 11 ° ± 2
Alojamiento Material	aleación de titanio
Uso	Flowmeter ultrasónico, buscador de rango submarino
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	28G ± 5％(Longitud: 13cm)
Instrucciones de cableado	Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto)

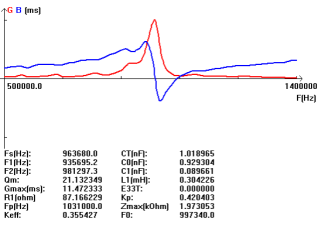

Curva de admitancia		Diagrama de la estructura del producto

2. Bloquee el diagrama del transductor ultrasónico:

3. Diagrama esquemático del sensor de temperatura del transductor,

4. Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.
