Phw-2m-01g
Piezohannas
PHW-2M-01G

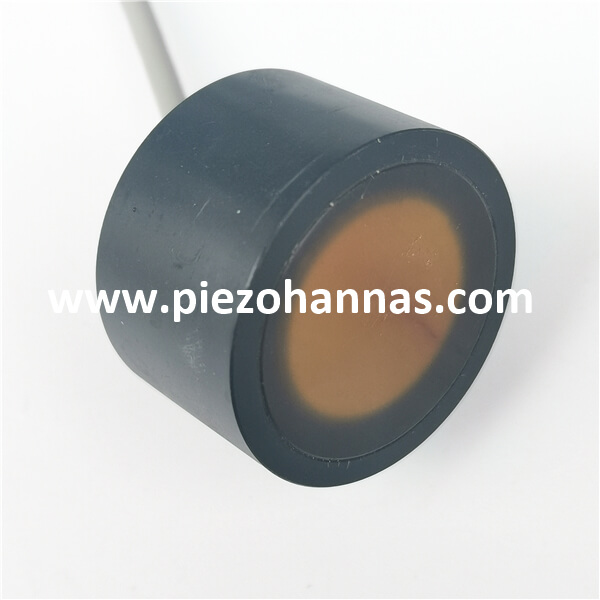

Medición del flujo de transductores de flujo ultrasónico submarino de 2MHz para el medidor de flujo de agua ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 2MHzTransductor ultrasónico submarino |
| |
Modelo | PHW-2m-01g | ||
Frecuencia | 2MHZ ±5% | ||
Distancia de detección | 0.03～2m | ||
Mínimo paralelo lmpeed | Ω ± 20％ | ||
Capacidad | PF ± 20％@ 1khz | ||
Sensibilidad | |||
Operando Voltaje | Cima Voltaje＜150VPP | ||
Operando Temperaturae | -40～+ 80 ℃ | ||
Presión | ≤10Kilos o 1MPA | ||
Ángulo | (Ancho de haz) haz de media potencia Ancho@ -3db: 1.8 ° ±10%， Ángulo agudo:4.2 ° ±10% | ||
Material de la carcasa | Pom | ||
Uso | Medidor de flujo ultrasónico, telefónica bajo el agua | ||
Nivel de protección | IP68 | ||
Peso | |||
Instrucciones de cableado | Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperaturaes opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
| |||
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación de flujo ultrasónico:
Un medidor de flujo de agua es un instrumento capaz de medir la cantidad de agua que pasa a través de una tubería. Varias tecnologías de medidores de flujo de agua están disponibles para la selección, dependiendo de las aplicaciones de medición de agua, los términos presupuestarios y los requisitos de mantenimiento. Cada uno de estos tipos de medidores de flujo de agua tiene un principio único de operación, costo total de propiedad y beneficios específicos de la aplicación.
