PHW-33
Piezohannas
PHW-33

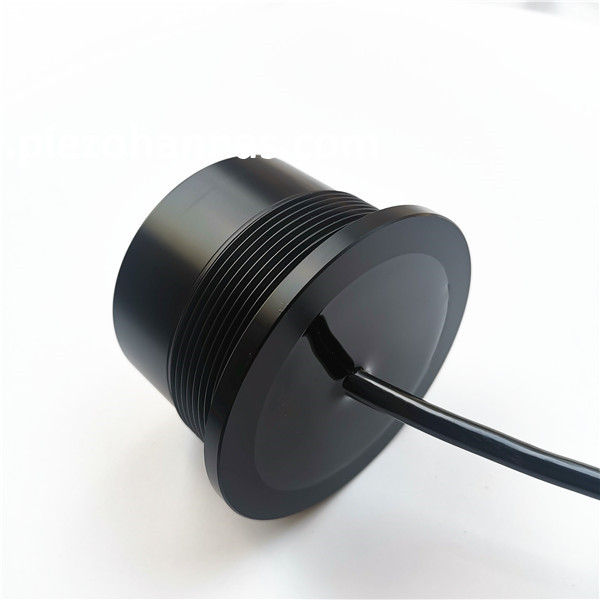

Medición del flujo de transductor ultrasónico 30kHz para el caudalímetro ultrasónico
Parámetros técnicos | Imagen | ||
Nombre | 33khzTransductor ultrasónico submarino |
| |
Modelo | PHW-33 | ||
Frecuencia | 33khz ± 3khz | ||
Distancia de detección | 3~500m | ||
Mínimo paralelo lmpeedance | 300Ω ± 20% | ||
4500PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:24 VPP、Distancia:0.3m、 Echo Amplitud: 500 MV | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
Amplitud de rayo)Ancho de haz de media potencia @ -3db: 38 ° ± 3, Ángulo afilado: 104 ° ± 4 | |||
Material de la carcasa | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

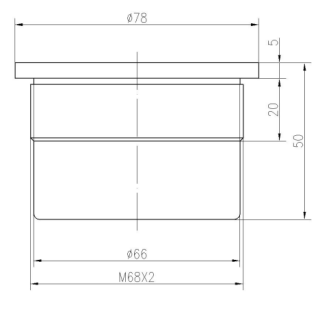

Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 370 g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Rojo:transductor+, Blanco:transductor-, Negro: alambre blindado (el sensor de temperatura es opcional) | ||

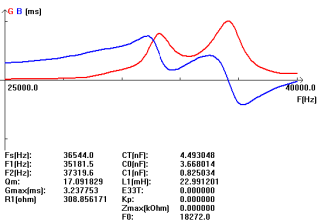

Curva de admitancia | PbarroStructríaDiAgram | ||
|
Aplicación de medidor de flujo ultrasónico:
Se puede definir un medidor de flujo ultrasónico como, un medidor que se usa para medir la velocidad líquida con ultrasonido para analizar el volumen de flujo de líquido. Este es un medidor de flujo volumétrico que necesita partículas de burbujas o minutos dentro del flujo de líquido. Estos medidores son adecuados en las aplicaciones de las aguas residuales, pero no trabajarán con agua de bebida / destilación. Por lo tanto, este tipo de medidor de flujo es ideal para las aplicaciones donde se requieren compatibilidad química, bajo mantenimiento y caída de baja presión.
