PHAL-200-01p
Piezohannas
PHAL-200-01P

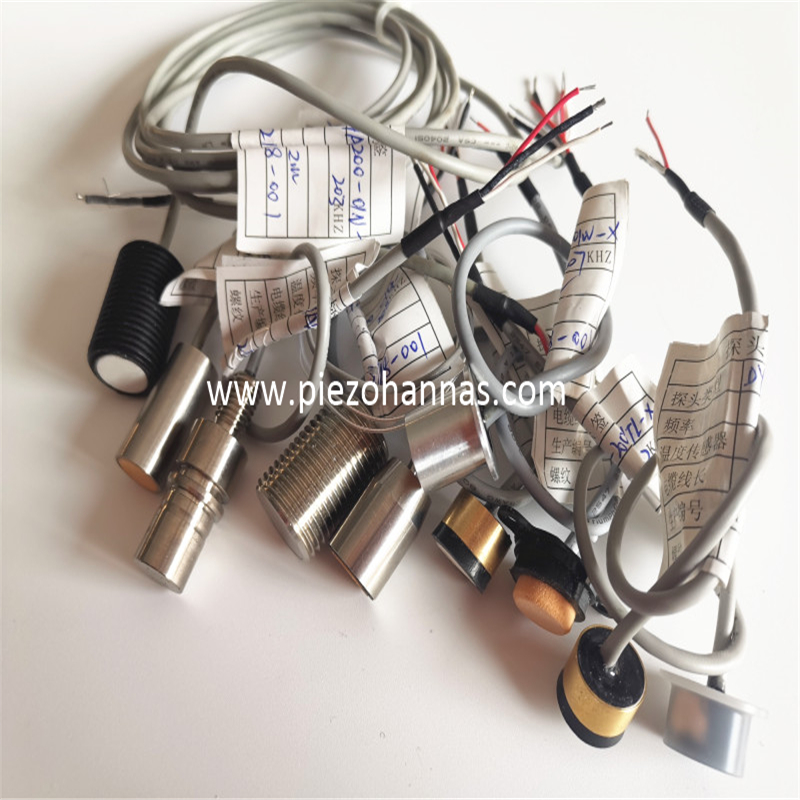

Medición del flujo de gas de transductor ultrasónico 200KHZ para el caudalímetro de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHzTransductor ultrasónico |
| |
Modelo | PHAL-200-01P | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10~1M | ||
Mínimo paralelo lmpeedance | 460Ω ± 20% | ||
700PF ± 20%@ 1khz | |||
Sensibilidad | carga dsaltovoltaje::800VPP,Distancia:0.3m, Amplitud de eco:7mechón | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:10.5° ±10%, Ángulo agudo:24.9° ±10% | |||
Material de la carcasa | |||
uso | Medidor de flujo de gas ultrasónico | ||
Nivel de protección | IP68 | ||
Peso | 5.5g ± 5% (Longitud de cable:30cm) | ||
Instrucciones de cableado | Interfaz: Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre blindado, (Sensor de temperatura es opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Departamento de producción :
