PHW-500-20B
Piezohannas
PHW-500-20B
Medición de profundidad de transductores ultrasónica 500KHz para dispositivo acústico submarino
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico de 500 kHz |
| |
Modelo | PHW-500-20B | ||
Frecuencia | 500Khz ±5% | ||
Mínimo Paralelo Lmpeedance | 12Ω ± 20% | ||
7500PF ± 20%@ 1khz | |||
Sensibilidad | No hay voltaje de conducción de carga:24V,Distancia:0.3m, Amplitud de eco:2.5V | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db:3.0° ±0.2°; Ángulo agudo:7.2° ±0.4°; | ||
Alojamiento Material | abdominales | ||
Uso | Rango, posicionamiento | ||

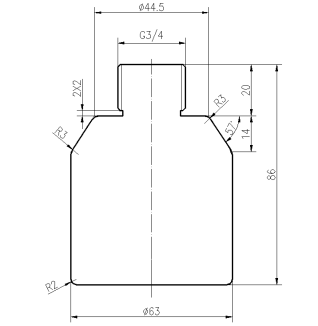

Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 750g ± 5% (Longitud de cable:10m) | ||
Instrucciones de cableado | (Tres líneas): rojo: Transductor +, azul: sensor de temperatura +, negro: público -; | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Medición de profundidad de transductores ultrasónica 500KHz para dispositivo acústico submarino
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico de 500 kHz |
| |
Modelo | PHW-500-20B | ||
Frecuencia | 500Khz ±5% | ||
Mínimo Paralelo Lmpeedance | 12Ω ± 20% | ||
7500PF ± 20%@ 1khz | |||
Sensibilidad | No hay voltaje de conducción de carga:24V,Distancia:0.3m, Amplitud de eco:2.5V | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db:3.0° ±0.2°; Ángulo agudo:7.2° ±0.4°; | ||
Alojamiento Material | abdominales | ||
Uso | Rango, posicionamiento | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 750g ± 5% (Longitud de cable:10m) | ||
Instrucciones de cableado | (Tres líneas): rojo: Transductor +, azul: sensor de temperatura +, negro: público -; | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
