Medición de profundidad de transductor ultrasónica piezoeléctrica de 2MHz para ADCP

Aplicación: Doppler acústico Profiladores actuales (ADCP)

Un perfilador de corriente de Doppler acústico (ADCP) es un medidor de corriente hidroacústico similar a un sonar, que se usa para medir las velocidades de corriente de agua sobre un rango de profundidad utilizando el efecto Doppler de las ondas de sonido dispersas hacia atrás de las partículas dentro de la columna de agua.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-2M-01T
Marca del producto:
Piezohannas
Código De Producto:
PHW-2M-01T

Descripción del producto

Medición de profundidad de transductor ultrasónica piezoeléctrica de 2MHz para ADCP

1. Introducción

Un perfilador de corriente de Doppler acústico (ADCP) mide las corrientes oceánicas utilizando el principio de \"Doppler Shift. \" Si ha escuchado un silbato de tren en la distancia, está familiarizado con el efecto Doppler. A medida que el tren se acerca, el tono de silbato se vuelve más alto. A medida que el tren se aleja, el tono de silbato se reduce. El cambio en el tono es proporcional a la velocidad del tren.

Un perfilador de corriente de Doppler acústico (ADCP) es un medidor de corriente hidroacústico similar a un sonar, que se usa para medir las velocidades de corriente de agua sobre un rango de profundidad utilizando el efecto Doppler de las ondas de sonido dispersas hacia atrás de las partículas dentro de la columna de agua.

Un ADCP sigue la premisa del efecto Doppler. Emite una serie de pulsos de alta frecuencia de sonido que se rebotan de las partículas en movimiento en el agua. Si la partícula se está alejando del instrumento, la señal de retorno está a una frecuencia más baja. Si la partícula se está moviendo hacia el instrumento, la señal de retorno está en una frecuencia más alta. Debido a que las partículas se mueven a la misma velocidad que el agua que los lleva, se puede determinar la velocidad de la corriente del agua.

2. Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	ADCPTransductor ultrasónico		$S9u2 {e4_ro7jrp7 @ tg (} 2$
Modelo	PHW-2m-01t
Frecuencia	2MHz±5%
Distancia de detección	0.03～2m
Mínimo Paralelo Lmpeedance	3.5Ω ± 20％
Capacidad	5600pf ± 20％@ 1khz
Sensibilidad	Voltaje de emisión: 24VPP, Distancia: 0.3m, Echo Amplitud: 4.5V
Operando Voltaje	Cima Voltaje<150VPPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3 mpa
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3dB: 2 ° ± 0.5, Ángulo afilado: 5 ° ± 1
Alojamiento Material	material compuesto
Uso	Profiladores de corriente Doppler acústica(ADCP)
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	11.5g ± 5％(Longitud: 1M)
Instrucciones de cableado	Rojo +, blanco-, negro: alambre blindado; (El sensor de temperatura es opcional)

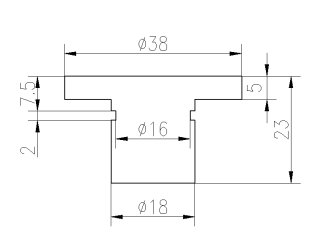

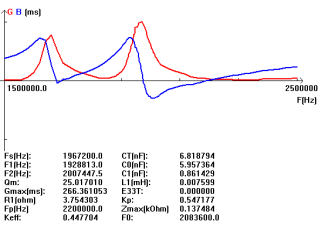

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques deTransductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r
