Pm15k-s
Piezohannas
PM15K-S
Medición de nivel de lodos de transductor ultrasónico 15kHz para sensores de nivel de lodo
Elementos | Parámetros técnicos | Imagen | |

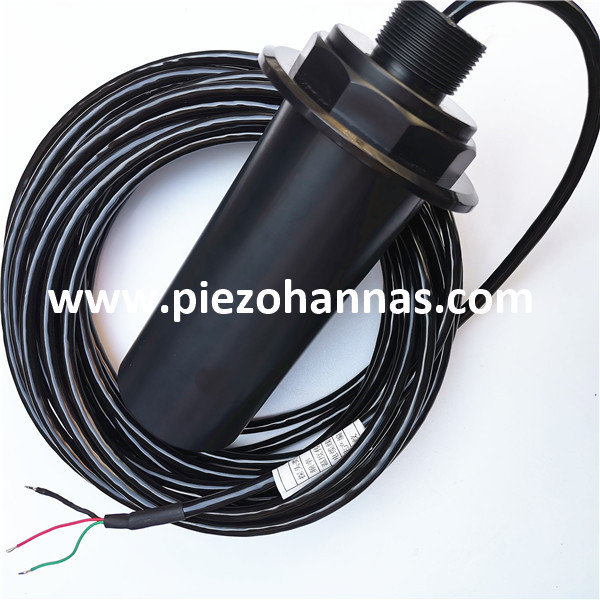

Nombre | Transductor de 15kHz para detección de lodos |
| |
Modelo | Pm15k-s | ||
Frecuencia | 30khz ± 2khz | ||
Distancia de detección | 1000m | ||
Mínimo paralelo lmpeedance | 550Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilidad | |||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 6 ° ± 1， Ángulo agudo: 14 ° ± 4 | |||
Material de la carcasa | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

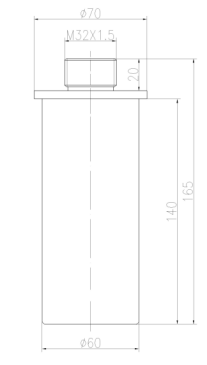

Comprobando pDiagrama de estructura de la estructura a continuación | |||
Nivel de protección | IP68 | ||
Peso | 1500 g ± 5% (Largo：10m） | ||
Instrucciones de cableado | Rojo:transductor+, Blanco:transductor-, negro: alambre blindado（sin temperaturasensor) | ||

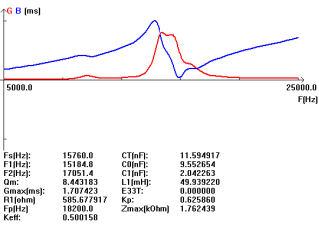

Curva de admitancia | PbarroStructríaDiAgram | ||
|
| ||
Aplicación de sensores de nivel de lodo:
Los sensores de nivel de lodos y los transmisores lo ayudan a bombear lodos, no agua. Continuamente monitorean el Zonas de separación y transición de la aclaración y las fases de establecimiento, para que pueda operar su proceso de manera eficiente. Las instalaciones típicas se encuentran en el clarificador primario y secundario de las plantas de tratamiento de aguas residuales para medir el nivel de la manta de nivel de lodo / lodos. Echa un vistazo a nuestro sensor de nivel de lodo y portafolio del transmisor para sus tanques de sedimentación haciendo clic en el botón.
Los sensores de nivel de lodos ultrasónicos cuentan con un cristal piezoeléctrico que está encerrado en una carcasa de polímero resistente. Cuando el cristal está emocionado con voltaje, genera una señal de sonar. En el proceso, se emiten ondas ultrasónicas para escanear las zonas de separación. La variable medida es el tiempo que la señal ultrasónica emitida debe alcanzar las partículas sólidas en la zona de separación y volver a volver al receptor. El principio está bien probado y garantiza una medición de nivel de lodo estable a largo plazo.
