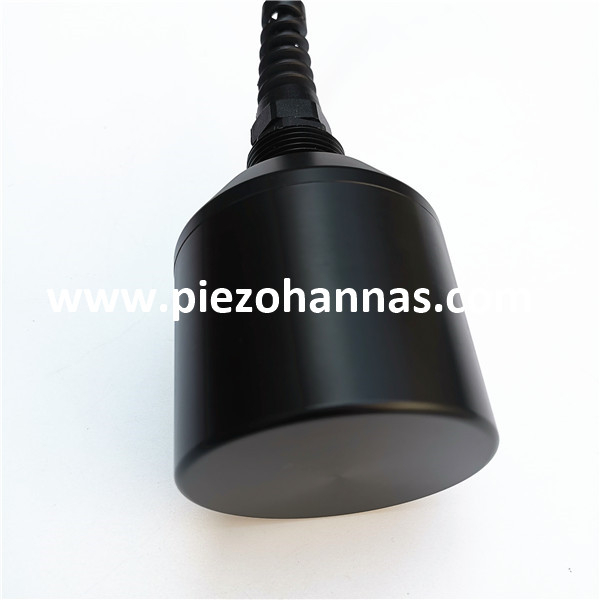

Medición de nivel de lodo de transductor ultrasónico de doble frecuencia para sensores de nivel de lodos

Medición de nivel de lodo de transductor ultrasónico de doble frecuencia para sensores de nivel de lodo

Elementos	Parámetros técnicos		Imagen
Nombre	40khz-200 kHz Transductor para la medición de distancia subacuática, Transductor ultrasónico para medición de lodos.
Modelo	PHW-40/200-NA
Frecuencia	200khz ± 5khz / 40khz ± 3khz
Distancia de detección	200khz 0.6～120m 40khz 3～500m
Mínimo paralelo lmpeedance	210Ω ± 20％
Capacidad	4760pf ± 20％@ 1khz
Sensibilidad	ConduciendoVoltaje：600vpp、Distancia: 0.8m、 Amplitud de eco:15 v（200 kHz）
Operando Voltaje	Cima Voltaje＜1500vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@ -3db7.5 ° ± 1， Ángulo afilado: 17.5 ° ± 2（200 kHz）, (Amplitud de rayo) Ancho de haz de media potencia@ -3db：35 ° ± 2， Ángulo afilado: 89 ° ± 4（40khz）
Material de la carcasa	Pom
Uso	Flowmeter ultrasónico, buscador de rango submarino
Instalación Dimensión	Comprobación del diagrama de estructura del producto a continuación
Nivel de protección	IP68
Peso	750 g ± 5% (Largo：10m）
Instrucciones de cableado	(Línea tres）:Rojo:transductor+, Azul: temperaturaSensor +, negro: común-
Curva de admitancia		PbarroStructríaDiAgram

Aplicación de sensores de nivel de lodo:

Los sensores de nivel de lodos y los transmisores lo ayudan a bombear lodos, no agua. Monitorean continuamente las zonas de separación y transición de la aclaración y estableciendo fases, para que pueda operar su proceso de manera eficiente. Las instalaciones típicas se encuentran en el clarificador primario y secundario de las plantas de tratamiento de aguas residuales para medir el nivel de la manta de nivel de lodo / lodos. Echa un vistazo a nuestro sensor de nivel de lodos y portafolio del transmisor para sus tanques de sedimentación haciendo clic en el botón a continuación. Nuestro nivel de nivel de lodos y los transmisores se utilizan en muchas industrias, como agua, aguas residuales, productos químicos y minería. La selección del sensor depende de la aplicación. Para medir el nivel de lodos donde se pueden producir obstrucción y ensuciamiento (clarificadores primarios y secundarios, tanques de lodos, espesantes, etc.), recomendamos sensores con un limpiaparabrisas. Para la medición del nivel de lodos en un clarificador secundario que tiene un skimmer de superficie o en tanques de sedimentación de agua clara, puede usar un detector de nivel de lodos estándar.
