Medición de la profundidad del transductor ultrasónico piezoeléctrico de 150kHz para el medidor de flujo ultrasónico

Compartir con:

Medición de la profundidad del transductor ultrasónico piezoeléctrico de 150kHz para el medidor de flujo ultrasónico

Aplicación: Crafto de flujo ultrasónico, Finder

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-150-E
Marca del producto:
Piezohannas
Código De Producto:
PHW-150-E

Descripción del producto

Medición de la profundidad del transductor ultrasónico piezoeléctrico de 150kHz para el medidor de flujo ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	150khzTransductor ultrasónico submarino
Modelo	PHW-150-e
Frecuencia	150khz ±5%
Distancia de detección	0.6～40m
Mínimo paralelo lmpeedance	300Ω ± 20％
Capacidad	1500PF ± 20％@ 1khz
Sensibilidad	dsaltovoltaje: 200VPP、Distancia:0.65m、 Amplitud:：500 mV
Operando Voltaje	Cima Voltaje＜300VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db:20° ±10%， Ángulo agudo :48° ±10%
Material de la carcasa	Pom
uso	Medidor de flujo ultrasónico, telefónica bajo el agua
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	62g ± 5% (Longitud de cable：2m）
Instrucciones de cableado	Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre blindado; (sensor de temperaturaes opcional）

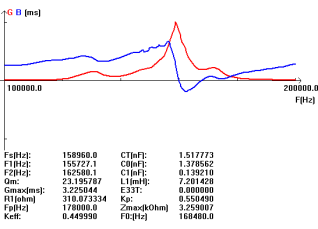

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Transductor ultrasónico submarino Transductor de flujo ultrasónico Transductor submarino para un caudalímetro ultrasónico piezoelectric ultrasonic transducer piezoeléctrico ultrasónico caudalímetro transductor Medición de profundidad de transductores ultrasónicos Transductor de caudalímetro ultrasónico insertado Sensor de caudalímetro ultrasónico 150kHz Transductor de profundidad ultrasónica Transductor ultrasónico piezoeléctrico de 150kHz.
