PHA-64-05A-FB
Piezohannas
PHA-64-05A-FB
Medición de la distancia del transductor ultrasónico de la prueba de explosión 64KHZ para el telémetro de rango ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre |
| ||
Modelo | PHA-64-05A-FB | ||
Frecuencia | 64khz ±5% | ||
Distancia de detección | 0.3～5m | ||
Mínimo paralelo lmpeedance | 2200Ω ± 20％ | ||
2600pf ± 20％@ 1khz | |||
Sensibilidad | cargadvoltaje de riving：800VPP，Distancia:0.6m、Amplitud de eco:50mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
((Amplitud de rayo) Ancho de haz de media potencia@ -3db: 7 ±10%，Ángulo agudo:16 ° ±10% | |||
Material de la carcasa | Pom | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
El hilo de elevación M32 * 1.5 Fondo con hilo：M48 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 290g ± 5％ | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

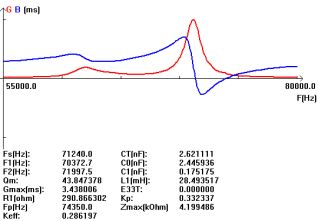

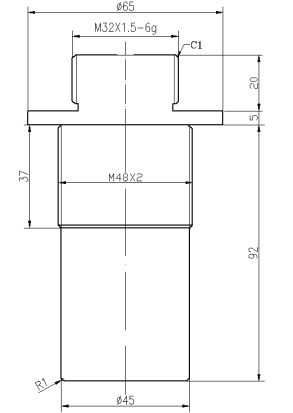

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:
