Medición de la distancia del transductor ultrasónico de 50kHz para el sensor de nivel

Compartir con:

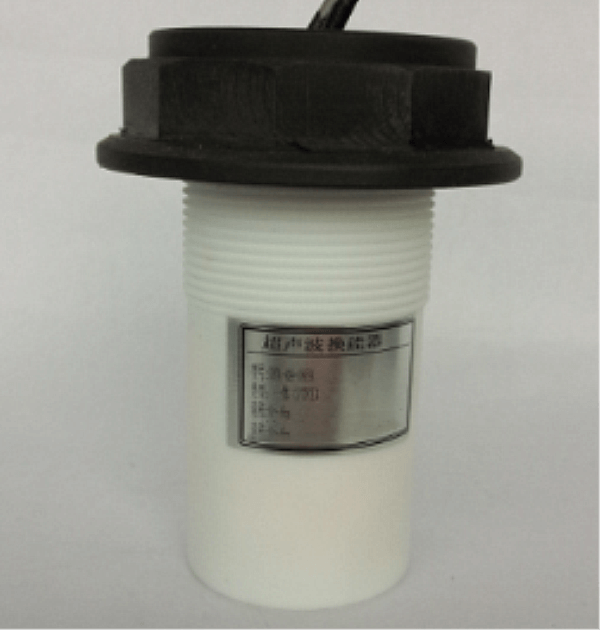

Medición de la distancia del transductor ultrasónico de 50kHz para el sensor de nivel

Aplicación: Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegina de rango ultrasónica

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHA-49-08FA
Marca del producto:
Piezohannas
Código De Producto:
PHA-49-08FA

Descripción del producto

Transductor de rango ultrasónico a prueba de explosión 50kHz para medidor de nivel ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	49khzTransductor anticorrosivo
Modelo	PHA-49-08FA
Frecuencia	49khz ±5%
Distancia de detección	0.4～8m
minimistaparallarimudencia	260Ω ± 20％
Capacidad	1900pf ± 20％@ 1khz
Sensibilidad	carga de voltaje de conducción：850VPP，Distancia: 0.6m、Amplitud de eco:300mv
Operando Voltaje	Cima Voltaje＜1500VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 9 ° ±10%， Ángulo agudo:20 ° ±10%
Material de la carcasa	Pom、Ptfe
uso	Medidor de nivel ultrasónico, monitoreo, anti-colisión, seguridad
Instalación Dimensión	Hilo inferior:M48 × 2
Nivel de protección	IP68
Peso	360 g ± 5％
Instrucciones de cableado	Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58);

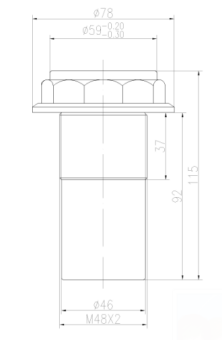

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques de transductor de distancia ultrasónica:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
