Medición de la distancia del transductor ultrasónico 55kHz 500m para el caudalímetro ultrasónico

Compartir con:

Medición de la distancia del transductor ultrasónico 55kHz 500m para el caudalímetro ultrasónico

Aplicación: Detección de ruido.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-55
Marca del producto:
Piezohannas
Código De Producto:
PHW-55

Descripción del producto

Medición de la distancia del transductor ultrasónico 55kHz 500m para el caudalímetro ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	55KhzTransductor ultrasónico submarino
Modelo	PHW-55
Frecuencia	55khz ± 5%
Distancia de detección	3～500m
Mínimo paralelo lmpeedance	700Ω ± 20％
Capacidad	1800pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción: 500 VPP、Distancia: 0.7m、Echo Amplitud: 1500 MV
Operando Voltaje	Cima Voltaje＜1500vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤10kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 26.6 ° ± 10%， Ángulo afilado: 65.2 ° ± 10%
Material de la carcasa	Pom
uso	Medidor de flujo ultrasónico, telefónica bajo el agua
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	400g ± 5% (Longitud de cable：2m）
Instrucciones de cableado	Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; (El sensor de temperatura es opcional)

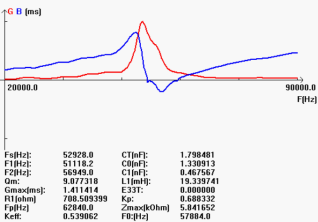

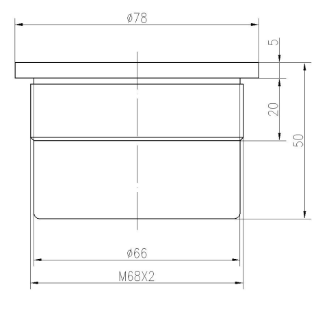

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Transductor ultrasónico cilíndrico Transductor 500m de medición a distancia Transductor para flujo de doppler ultrasónico Transductor ultrasónico de 55kHz piezoeléctrico ultrasónico caudalímetro transductor Transductor ultrasónico para un caudalímetro ultrasónico Transductor para un caudalímetro ultrasónico Sensor de caudalímetro ultrasónico 50KHZ Medición de flujo de transductor ultrasónico Transductor ultrasónico piezoeléctrico de 50kHz.
