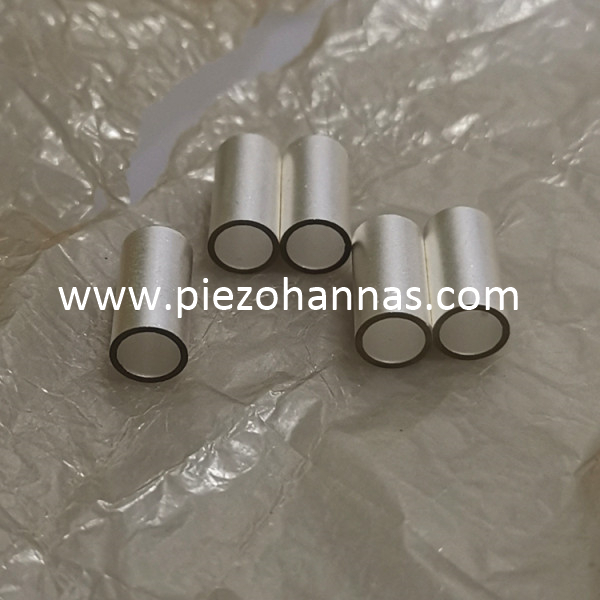

Materiales piezoeléctricos Pzt Tubo piezoeléctrico para hidrófonos submarinos

Dimensiones: OD32*ID28x20 mm
Material: material PZT5A


Aplicaciones: Comunicaciones submarinas, acústica submarina, sonar.
Estado de Disponibilidad:
Cantidad:
  • PT1000K192
  • Piezohannas
  • PT1000K192

   Materiales piezoeléctricos Tubo piezográfico PZT para hidrófonos submarinos


Wuhan Piezohanna Tech.co ., Ltd es un fabricante de cerámica piezoeléctrica, transductores ultrasónicos y alguna otra desivación ultrasónica con una fuerte fuerza tecnológica. Con un sistema de gestión de calidad y el sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.


Materiales de piezo electricidad de tubo piezocerámico transductores piezoeléctricos


Descripción del tubo de cerámica piezoí



Material: PZT5A

Dimensiones: OD 32 mm, ID28 mm, altura 20 mm

Frecuencia radial FR: 36kHz ± 5%
Coeficiente de acoplamiento electromecánico K31:> 0.35
Pérdida dieléctrica Tg δ: <2.00
Capacitancia estática CS: 21600pf ± 20%


Tamaño estándar del tubo piezo:


Diámetro: 5.0 - 100 mm
Grosor de la pared: 1 - 10 mm
Altura: 2.5 - 50 mm



Valor típico de \"Soft \" PZT Materials Rendimiento:




\"Soft \" PZT Materiales

El tipo de material blando

Propiedades



PSNN-5

Plisas-51

PZT-51

PZT-52

PZT-53

PZT-5H

PZT-5X

Constante dieléctrica

ɛTR3


1600

2000

2200

2400

2600

3200

4500

Factor de acoplamiento

KP


0.6

0.62

0.62

0.63

0.64

0.68

0.7


K31


0.35

0.35

0.35

0.35

0.36

0.38

0.4


K33


0.68

0.7

0.68

0.7

0.7

0.76

0.77


Kt


0.5

0.52

0.5

0.5

0.5

0.52

0.53

Coeficiente piezoeléctrico

D31

10-12m/v

-170

-197

-186

-204

-227

-275

-300


D33

10-12m/v

400

450

500

520

550

620

750


G31

10-3VM/N

-12

-11.1

-9.6

-9.8

-9.9

-9.7

-7.5


G33

10-3VM/N

28

25.4

25.6

24.5

23.9

22

18.8

Coeficientes de frecuencia

Notario público


2000

1920

1980

1980

1960

1900

1960


N1


1466

1407

1451

1451

1437

1393

1437


N3


1825

1925

1900

1900

1755

1550

1800


Nuevo Testamento


2100

2100

2150

2150

2150

2100

2200

Coeficiente de cumplimiento elástico

SE11

10-12m2/n

16.6

18

16.7

17

17.4

18

19

Factor de calidad maquánico

QM


85

80

80

75

75

70

65











Factor de pérdida dieléctrica

Tg δ

%

2

2

2

2

2

2

2

Densidad

ρ

g/cm3

7.5

7.5

7.6

7.6

7.6

7.5

7.5

Temperatura curie

TC

° C

350

345

270

270

270

230

165

El módulo de Young

Ye11

<109n/m2

60

56

60

59

57.5

56

53

Proporción de veneno



0.36

0.36

0.36

0.36

0.36

0.36

0.39



Imagen de aplicaciones deTransductor de sonido submarino :


Hidrófono de aguas profundas para la profundidad del océano
