Pz1000k200
Piezohannas
PZ1000K200
Materiales Soft PZT Materiales CRISTAL DE DISCO PIEZO PARA EL ACELERETRO
Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Cristal de cilindros piezo. | sensor de acelerómetro piezo | elemento de discos piezo |
Rango de disco piezo para producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Tamaño (diámetro * espesor) | Frecuencia de resonancia | coeficiente de acoplamiento kr | Impedancia resonante zm | Capacitancia estática CS |
2.5 mmx 5mm | 40khz | 12pf ± 10% | ||
3mm x 0.4mm | 675 kHz ± 5% | 70% ± 3% | 37Ω | 430pf ± 15% |
5mm x 0.2mm | 445k ± 5khz | 70% ± 3% | ≤8.6 Ω | 1450pf ± 5% |
5mm x 0.4mm | 450 kHz ± 10 kHz | 1050pf ± 15% | ||
5mm x 10 mm | 51.9khz | 17.38 pf ± 10% | ||
6.35mmx0.7mm | 3 MHz ± 5% | |||
6.35 mm x 16mm | 35.5khz | 30.9PF ± 10% | ||
7mmx 0.2mm | 300 kHz ± 10 kHz | ≥55% | ≤10.0 Ω | 3000pf ± 15% |
7mm x 0.3mm | 300 kHz ± 10 kHz | ≥55% | ≤20 | 1600pf ± 15% |
7mm x 0.5mm | 300 kHz ± 10 kHz | 55% | ≤20 | 1400pf ± 15% |
8mm x 1 mm | 2.0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8mm x 2 mm | 1.0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9mm x 0.5mm | 4.25 MHz ± 4% | ≤1.4 | 1400pf ± 20% | |
10mm x 0.2mm | 212 kHz ± 3% | ≥58% | 6000pf ± 20% | |
10mmx 0.4mm | 5MHZ ± 5% | ≥48% | ≤0.5 Ω | 2100pf ± 15% |
10mm x 0.1mm | 20 MHz ± 2% | 10.5nf ± 15% | ||
10mm x1mm | 199khz ± 5% | ≥73% | ≤19 | 1400pf ± 20% |
10mm x 2 mm | 1 MHz ± 5% | ≥38% | ≤15 Ω | 450pf ± 15% |
10mm x 2 mm | 215 kHz ± 5 kHz | ≥60% | ≤6 | 450pf ± 15% |
10mm x 3 mm | 215 kHz ± 5 kHz | ≥60% | ≤9 | 310pf ± 15% |
12mm x 0.6mm | 3.4MHZ ± 5% | ≤6 | 2.5nf ± 30% | |
15mm x 0.2mm | 140khz ± 3% | ≥58% | ≤4.0 Ω | 13500pf ± 20% |
15mm x 0.7mm | 3MHZ ± 50 kHz | ≥58% | ≤6 | 5700pf ± 15% |
15mm x 0.9mm | 2.2 MHz ± 50 kHz | ≥75% | ≤11 | 3481PF ± 15% |
15mmx1.2mm | 1.7 MHz ± 4% | ≥48% | ≤5.3 Ω | 2418pf ± 10% |
15mm x 2.1mm | 1 MHZ ± 3% | ≥39% | ≤7.6 | 900pf ± 15% |
16mmx 0.25mm | 7 MHz ± 5% | |||
16mmx 0.4mm | 5.0 ± 5% | ≥45 | ≤5Ω | 5400 ± 15% |
16mmx1mm | 2.0 ± 5% | ≥45 | 0.65Ω | 2200 ± 10% |
19mm x 0.3mm | 6.9 MHz ± 50 kHz | ≤1 | 12000pf ± 15% | |
19mm x 1mm | 2.07MHz ± 50 kHz | ≥39% | ≤2 | 4000pf ± 15% |
19 mm x 2 mm | 1.04 MHz ± 50 | ≤3 | 1800pf ± 15% | |
20mmx 0.2mm | 106khz ± 3% | ≥58% | ≤3.0 Ω | 23500pf ± 20% |
20mm x 0.4mm | 5 MHz ± 100 kHz | ≤0.48 Ω | 3800pf ± 20% | |
20mm x 0.7mm | 3MHZ ± 50 kHz | ≥58% | ≤6 | 5700pf ± 15% |
20mm x 0.8mm | 2.5mh ± 100 kHz | |||
20mmx1mm | 2.05 MHz ± 3% | ≥51% | ≤0.31 Ω | 3543pf ± 10% |
20mm x 2.1mm | 1MHZ ± 50 kHz | ≥40% | ≤4 | 2000pf ± 15% |
20mm x 2.7mm | 745 kHz ± 5 kHz | ≥51% | ≤2.7 | 1300pf ± 5% |
20mmx3mm | 690 kHz ± 3% | ≥45% | ≤3.6 | 1265pf ± 10% |
20mmx8mm | 255 kHz ± 1% | ≥37% | ≤10.4 | 483pf ± 10% |
22mmx 0.25mm | 92khz ± 5% | sesenta y cinco% | 1.80 Ω | 65nf ± 10% |
25 mmx 0.2mm | 85khz ± 3% | ≥64.90% | ≤1.90 Ω | 35nf ± 20% |
25 mm x 0.7mm | 3 MHz ± 100 kHz | ≥40% | ≤1 | 8600pf ± 20% |
25mm x 1.4mm | 1.5MHZ ± 5% | ≥40% | ≤1.5 | 1900pf ± 15% |
25mm x 2.1mm | 1MHZ ± 50 kHz | ≥58% | ≤4 | 2800pf ± 15% |
25 mm x 8,5 mm | 235 kHz ± 2% | ≥58% | ≤45 Ω | 645PF ± 14% |
28mmx 0.7mm | 3MHZ ± 100 kHz | ≥40% | ≤1 | 11200pf ± 15% |
28mm x 2.1mm | 1 MHz ± 50 kHz | ≤8 | 3800pf ± 20% | |
30mm x 1mm | 72 kHz ± 5% | 34% | ≤5.2 | 11 nf ± 20% |
30mm x2.1mm | 1 MHz ± 50 kHz | ≥45 | ≤1 | 4400pf ± 15% |
30mm × 3.0mm | 66.7 | ≥45 | ≤3Ω | 2730 ± 12.5% |
30mm x 4.2mm | 500 kHz ± 5 kHz | ≥44% | ≤1.9 | 2900pf ± 15% |
30mm × 5.5mm | 75khz | 58 | 1300pf | |
30mm × 6.2mm | 75khz | 58 | 1200pf | |
31.5mmx4.2mm | 500 kHz ± 10kHz | 48.50 | ≤7.6 | 3800pf ± 20% |
32mm × 5mm | 70khz | 58 | 1700pf | |
35mm x 12 mm | 190 kHz ± 5khz | ≤27.7 | 830pf ± 20% | |
35mm x 3 mm | 63khz | ≥45 | ≤3Ω | 3100 ± 12.5% |
35mm x 4mm | 55.6 kHz ± 5% | 76% | ≤15.7 | 7069 pf ± 20% |
35mm × 6.2mm | 63khz | 58 | 1600pf | |
38mm x 4.1mm | 500 kHz ± 5 kHz | ≥44% | ≤1.9 | 2900pf ± 15% |
38mmx6.5mm | 59.9 | ≥45 | ≤3Ω | 1580 ± 12.5% |
40mmx 2mm | 1 ± 5% | ≥45 | 0.65 | 7200pf ± 10 |
40mm × 6.2mm | 55 | 58 | 2200 | |
43 mmx 10.5mm | 200kh ± 10 kHz | ≥40% | ≤10 | 1700pf ± 15% |
45mmx3.0mm | 50.0 | ≥45 | ≤3Ω | 5100 ± 12.5% |
50mmx 0.4mm | 41 kHz ± 1 kHz | 71% ± 3% | 1.3Ω | 108nf ± 15% |
50mm x 2.1mm | 1.00 MHz ± 50 | ≥60% | ≤8 | 10000pf ± 20% |
50mm x 2.5mm | 44 kHz ± 3 kHz | ≥60% | ≤10 | 7400pf ± 15% |
50mm x 3mm | 44 kHz ± 3 kHz | ≥60% | ≤8 | 7200pf ± 15% |
50mmx5.0mm | 46.0 | ≥45 | ≤3Ω | 4150PF ± 12.5% |
60mm x 5 mm | 420 kHz ± 2% | ≥58% | ≤45 Ω | 5100pf ± 14% |
60mm x 2 mm | 1.0 | ≥45% | ≤3Ω | 14500 ± 15% |
7mmx 0.4mm | 5MHZ ± 5% | ≥48% | ≤0.5 Ω | 2100pf ± 15% |
85mmx 6mm | 350 kHz ± 2% | ≥48.81% | ≤0.49 Ω | 10.30nf ± 15% |
Aplicación de acelerómetro:
Un acelerómetro es un tipo de sensor que mide la fuerza debido a la aceleración del sensor. Para fines ilustrativos, imagine una caja de madera con ruedas y un bloque de hormigón dentro. Ahora, imagine que alguien le da a esa caja un impulso generoso. Si esa persona empuja y acelera la caja lo suficiente, el bloque de hormigón dentro de la caja puede deslizarse. Esto se debe a que tanto la caja como el bloque de hormigón tienen inercia y resisten cambios en su movimiento en consecuencia.
Un acelerómetro es un dispositivo que mide la aceleración adecuada, la aceleración experimentada en relación con la caída libre. Los modelos individuales y de múltiples ejes están disponibles para detectar magnitud y dirección de la aceleración como una cantidad vectorial, y se pueden usar para sentir orientación, vibración y choque. Los acelerómetros micromacados están cada vez más presentes en dispositivos electrónicos portátiles y controladores de videojuegos, para detectar la orientación del dispositivo o proporcionar la entrada de juegos.
Material PZT:
- Las cerámicas piezoeléctricas PZT4 tienen un doble comportamiento de recibir y transmitir, con mayor sensibilidad y menor pérdida dieléctrica.
- Las cerámicas piezoeléctricas PZT5 tienen un mayor coeficiente de acoplamiento electro-mecánico, la constante dieléctrica moderada y una mayor sensibilidad.
- La cerámica piezoeléctrica PZT8 del tipo de transmisión de alta potencia tiene una buena propiedad piezoeléctrica, alta resistencia mecánica, alto campo coercitivo, baja pérdida dieléctrica en campos fuertes.
Discos de cerámica PIZO | Diámetro | PZT-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Espesor | 0.3-10 | 0.25-15 | 0.4-8 | |
Anillos de cerámica piezo | Diámetro exterior | 3-100 | 3-100 | 3-100 |
Diámetro interno | ≥ 2 | ≥ 2 | ≥ 2 | |
Espesor | 0.3-10 | 0.25-15 | 0.4-8 | |
Tubos de cerámica PIZO | Diámetro exterior | 3-108 | 3-108 | 3-105 |
Diámetro interno | ≥ 2 | ≥ 2 | ≥ 2 | |
Largo | ≤50 | ≤50 | ≤50 | |
Placas cerámicas PIZO | Largo | ≤ 50 | ≤ 50 | ≤ 50 |
Ancho | ≥ 1 | ≥ 1 | ≥ 1 | |
Espesor | 0.3-10 | 0.25-15 | 0.3-8 |

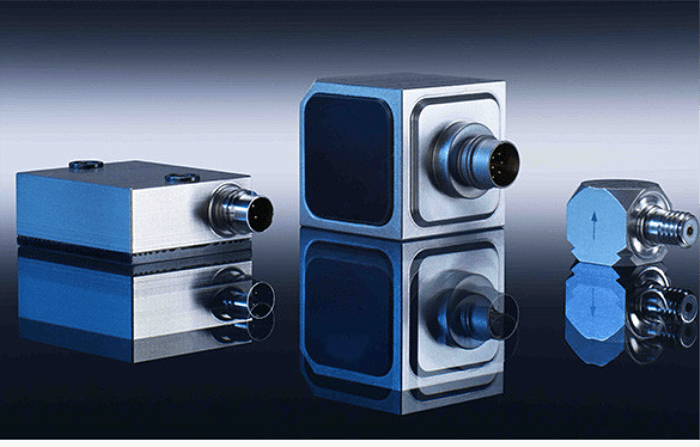

Imagen de la aplicación:
