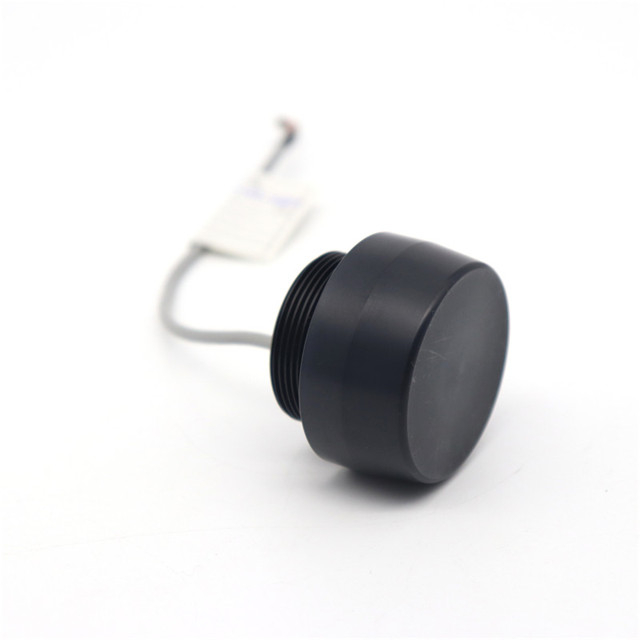

Hoja de datos de ultrasonido de transductor de 50Khz para medición de nivel ultrasónica

49kHz | 9 ° | 0.4 ~ 8m | utilizado para sensor de distancia ultrasónica, medidor de nivel ultrasónico, monitoreo, a prueba de choques,
Seguridad, buscador de rango ultrasónico, sensor ultrasónico para objetos de detección sin contacto, etc.


Sobre el transductor de distancia ultrasónica, podemos ofrecer 14kHz 22kHz 40KHz 50kHz 75kHz 80kHz 125KHz 200KHz 300KHz 400KHz En cuanto a la frecuencia resonante, también podemos obtener personalización.
Estado de Disponibilidad:
Cantidad:
  • Pha-49-08h

  • Piezohannas

  • PHA-49-08H

Hoja de datos de ultrasonido de transductor de 50kHz para medición de nivel ultrasónico



Elementos

Parámetros técnicos

Imagen

Nombre

49 kHz transductor H escribe





01xdr $} [dni $@$ 3jwhtbknm

Modelo

Pha-49-08h

Frecuencia

49kHz ± 5%

Distancia de detección

0.48m

Mínimo

Lmpedance paralelo

340Ω ± 20

Capacidad

2300pf ± 20@1kHz



Sensibilidad

Voltaje de conducción850VPPDistancia: 0.6m

Amplitud de eco450MV

Operando

Voltaje

Cima  Voltaje < 1500VPP

Operando

La temperatura

-40+80 ℃

Presión

≤33kilos o 0.3MPA



Ángulo

(Amplitud de rayo)Ancho de haz de media potencia@-3db: 9 °± 2

Ángulo agudo: 21 ° ± 4

Alojamiento Material

Pom



Uso

Ultrasónico  nivel  medir,Vigilancia,A prueba de accidentes,

Seguridad

Instalación

Dimensión

M38*1.5

Nivel de protección

IP68

Peso

120g ± 5

Instrucciones de cableado

Tipo integrado: conector3PIN, 2.54 mm Terminal) :Rojo+, blanco-, negro: alambre blindado ;

       conector3PEn 2.0 mm Terminal: Blanco, negro: sensor de temperatura (MF58

Curva de admisión

Diagrama de estructura del producto



`1tfhrdd9u) evtd984`m0dn

   9heyloa8xx (A3MZO84L



 Aplicación de medición de nivel ultrasónico:

La medición del nivel ultrasónico es una solución altamente rentable para la medición de corto y largo alcance, incluso en condiciones ambientales difíciles, como vibraciones y polvo. La medición de nivel ultrasónico es una tecnología no contactante utilizada en numerosas áreas industriales para monitorear y controlar el nivel de líquidos, lloses y sólidos.


El transductor de nivel ultrasónico emite pulsos acústicos en un haz estrecho perpendicular a la cara del transductor. El transceptor de nivel mide el tiempo de propagación entre la emisión de pulso y la recepción del eco para calcular la distancia desde el transductor al material. Las variaciones en la velocidad del sonido debido a los cambios en la temperatura dentro del rango permitido son compensadas automáticamente por el sensor de temperatura integral.



Imagen de la aplicación:


sensor de nivel ultrasónico
