PHA-49-08B-F
Piezohannas
PHA-49-08B-F
Hoja de datos de sensor de rango ultrasónico de 50kHz industrial para ultrasonidos anti colisión
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49khzultrasónicotransductor |
| |
Modelo | PHA-49-08B-F | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4～8m | ||
Mínimo paralelo lmpeedance | 730Ω ± 20％ | ||
3800pf ± 20％@ 1khz | |||
Sensibilidad | carga de voltaje de conducción：750VPP，Distancia: 0.6m、Amplitud de eco:200mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 7 ° ±10%， Ángulo agudo:17 ° ±10% | |||
Material de la carcasa | Pom | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Hilo de elevación M32 * 1.5 Hilo inferior: M60 * 2 | |||
Nivel de protección | IP68 | ||
Peso | 800 g ± 5% (10M） | ||
Instrucciones de cableado | Tipo separado（de cuatro cables)Rojo:transductor+、blanco： transductor-、azul，Negro: Sensor de temperatura（MF58)Tipo separado（De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro：Línea común-; | ||

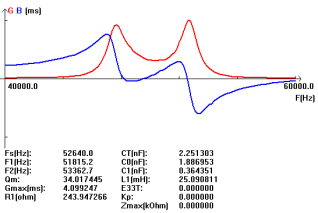

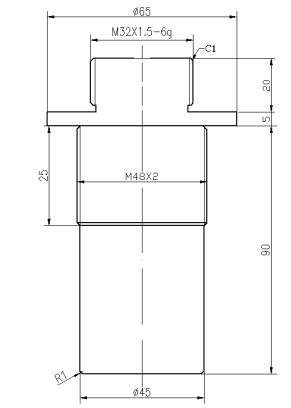

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Ultrasonido anti colisiónSolicitud :
El sistema de dispositivos ultrasónicos anti colisión funciona en el principio de ondas de ultrasonido. El emisor de sonido y el detector de sonido están sintonizados a la misma frecuencia de sonido de 40 kHz. Cuando el transmisor envía una explosión de sonido ultrasónico, se refleja hacia atrás por las paredes de la grúa y el receptor lo detecta y activa una señal de alarma y se detiene o reduce la velocidad de la grúa. El tiempo que se toma y recibe Se calcula la velocidad de la distancia de sonido. Hay una pantalla que muestra la distancia en metros. Si el obstáculo está en el rango, entonces girando la perilla, el rango de retransmisión se puede ajustar y se puede ajustar otro relé presionando directamente el interruptor. Ello Si dos grúas están fuera de rango, funcionarán en velocidad normal. La distancia de detección es ajustable de 0.01M a 5 metros. El dispositivo está diseñado para aplicaciones de grúa y es adecuado para trabajar para 24x7 hrs. Este producto no requiere un dispositivo de señalización láser.
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados.
