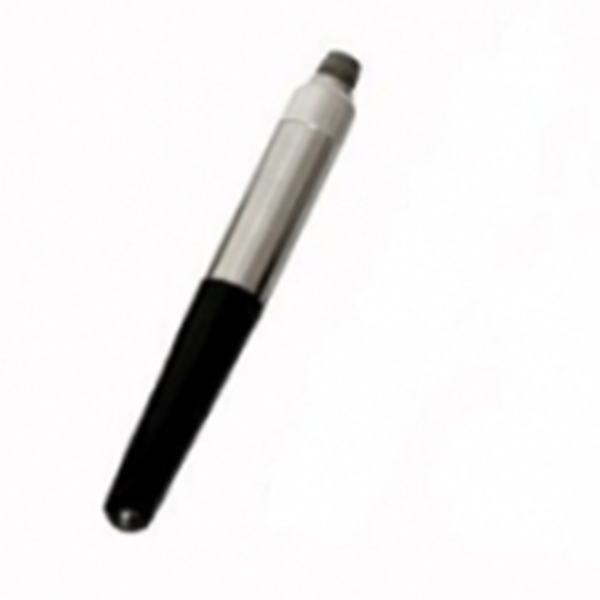

Hidrófono cilíndrico transductor personalizado

             Transductor personalizado hidrófono cilindro

1. El hidrófono estándar HSRHS-10 tiene las siguientes características:

1. Buena direccionalidad. El hidrófono no tiene directividad horizontalmente, y no hay directividad dentro de las 240 ° del plano vertical.

2. El rango de frecuencia es muy amplio y se puede usar para una medición de alta frecuencia por encima de 200 kHz.

3. Baja sensibilidad, adecuada para la medición de campo de sonido de alta intensidad.

2. Los principales indicadores técnicos del hidrófono estándar HSRHS-10:

Rango de frecuencia de funcionamiento: 1kHz ～ 200 kHz

Rango de frecuencia lineal: 1kHz ～ 100kHz

Sensibilidad de recepción de baja frecuencia: -210db

Directividad horizontal: ± 2dB (200kHz)

Directividad vertical: ± 2.5dB (200kHz, rango de 240 °)

Profundidad de trabajo máxima: 300 metros

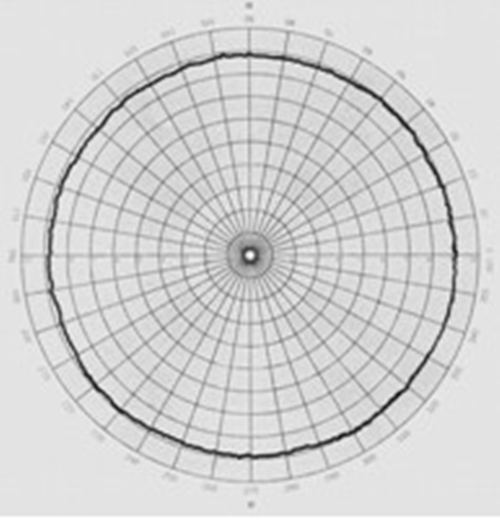

3. Diagrama de directividad de la frecuencia típica

200 kHz  directividad horizontal

 200 kHz  directividad vertical

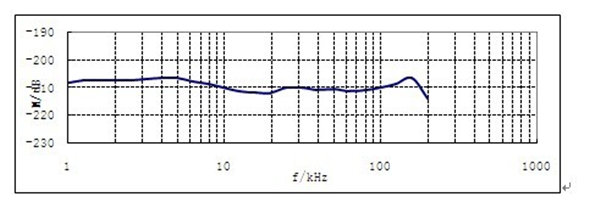

4. Curva de sensibilidad de voltaje de circuito abierto de campo libre

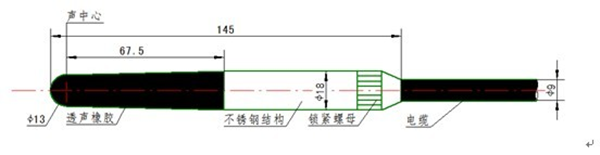

5. las dimensiones externas y la definición del cable de núcleo al final del cable

Definición del cable de núcleo al final del cable: señal de alambre rojo +; Señal de alambre negro -; alambre de cable de alambre blindado; La longitud estándar del cable es de 15 metros

6. Precautas para uso y almacenamiento:

1. El elemento piezoeléctrico del hidrófono estándar es un artículo frágil, manejarlo con cuidado durante el transporte y uso, y prestar atención a la protección;

2. El hidrófono estándar debe almacenarse en un lugar ventilado, seco y frío para evitar el envejecimiento de caucho;
