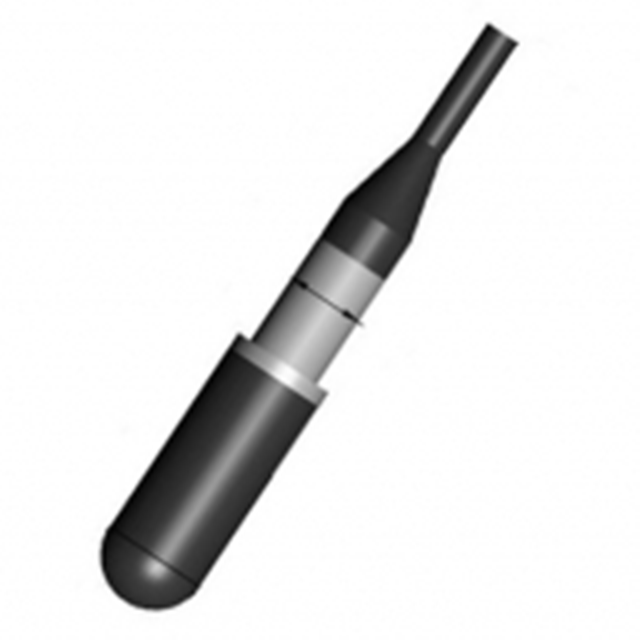

Hidrófono cilíndrico piezoeléctrico personalizado para detección marina

 Hidrófono cilíndrico piezoeléctrico personalizado para detección marina

1. Descripción del producto

(1) buena direccionalidad. El hidrófono horizontal no tiene directividad, y el plano vertical tiene directividad.

(2) El tamaño pequeño, amplio rango de frecuencia, se puede usar como un hidrófono estándar dentro de los 100 kHz.

(3) La respuesta de sensibilidad es plana, adecuada para pruebas de ruido de banda ancha.

2. Características de trabajo

(1) Rango de frecuencia de funcionamiento: 20Hz～200 kHz

(2) Rango de frecuencia lineal: 1 kHz～100 kHz

(3) Sensibilidad de recepción de baja frecuencia: -217db

(4) Directividad horizontal: ± 1.5dB (50kHz)

(5) Profundidad de trabajo máxima: 300 metros

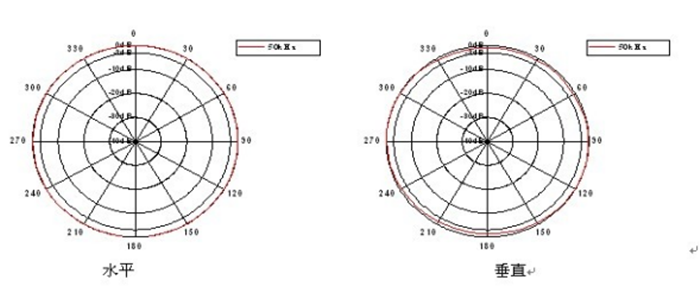

3. Diagrama de directividad de la frecuencia típica

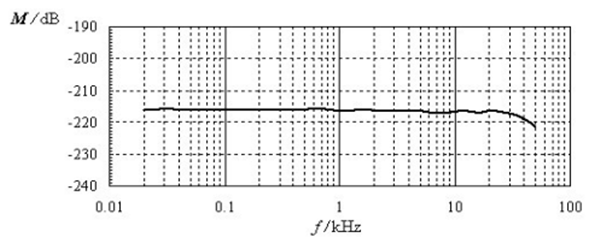

4. Curva de sensibilidad del voltaje del circuito abierto de campo libre

5. Las dimensiones externas y la definición del cable central al final del cable

Definición del cable de núcleo al final del cable: señal de alambre rojo +; negro señal de alambre -; alambre de cable de alambre blindado; La longitud estándar del cable es de 15 metros.

6. Precautas para uso y almacenamiento:

1. El hidrófono estándar es un artículo frágil, manejarlo con cuidado durante el transporte y uso, y prestar atención a la protección;

2. El hidrófono estándar debe almacenarse en un lugar ventilado, seco y frío para evitar el envejecimiento de caucho;
