PZ1000K00
Piezohannas
PZ1000K00

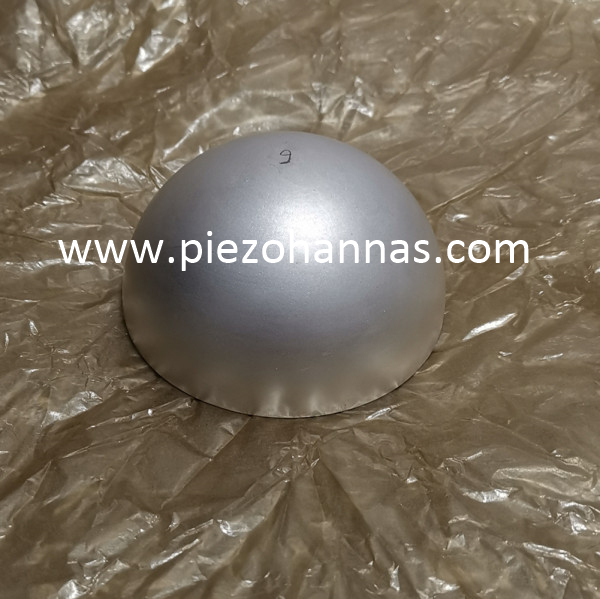

Hemisferios piezoeléctricos altamente eficientes para el flujo y la detección de la velocidad de relleno
Wuhan Piezohanna Tech.co ., Ltd es un fabricante de cerámica piezoeléctrica, transductores ultrasónicos con technol fuerteOGY FORCE. Con un sistema de gestión de calidad y el sector de la investigación y el desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Cerámica Descripción:
Geometría | Tamaño (mm) | Tolerancia |
Discos piezo | Diámetro: 3 a 200 |
Tolerancia según el estándar industrial de elementos piezoeléctricos. |
Espesor: 0.2-25 | ||
Tubos de piezo | Longitud: 1-100 | |
SOBREDOSIS: 6-180 | ||
IDENTIFICACIÓN: 5-150 | ||
Muro: 0.5-15 | ||
Platos piezo | Longitud: 1-200 | |
Ancho: 1-200 | ||
Espesor: 0.2-25 | ||
Esfera de piezo | SOBREDOSIS: 6-160 | |
IDENTIFICACIÓN: 4-150 | ||
Muro: 1-10 | ||
Anillos piezo | SOBREDOSIS: 3-180 | |
IDENTIFICACIÓN: 1-150 | ||
Espesor : 0.2-25 | ||
Para todos los tamaños | Llanura | ± 0.03 |
Concentricidad | ± 0.10 | |
Perpendicularidad | ± 0.10 | |
Paralelismo | ± 0.05 |
Esfera piezo en stock:
PZT Material suave:
\"Soft \" PZT Materiales | El tipo de material blando | ||||||||
Propiedades | PSNN-5 | Plisas-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛTR3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad maquánico | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Proporción de veneno | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
PZT Material duro:
Hard \"PZT Materials | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Constante dieléctrica | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Factor de acoplamiento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoeléctrico | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frecuencia | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de cumplimiento elástico | Se11 | 10-12m2/norte | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Factor de calidad maquánico | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Factor de pérdida dieléctrica | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidad | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
El módulo de Young | YE11 | <109Nuevo Méjico3 | 85 | 79 | 76 | 86 | 76 |
Proporción de veneno | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Detalles del paquete:
PREGUNTAS MÁS FRECUENTES:
1. sobre material de cerámica piezoeléctrica, ¿cuál es los materiales cerámicos equivalentes?
Proveedor de material PZT | Marina tipo I (PZT-4) | Marina tipo II (PZT-5A) | Navy Tipo VI (PZT-5H) | Marina tipo III (PZT-8) |
Piezo hannas | P-41 | P-51 | P-5H | P-82 |
Morgan Matroc | PZT-4 | PZT-5A | PZT-5H | PZT-8 |
Canal ind. | C5400 | C5500 | C5700 | C5800 |
Edo Corp. | EC-64 | EC-65 | EC-76 | EC-69 |
Queramos | K-270 | K-350 | K-278 | |
Productos de transductor | LTZ-1 | LTZ-2 | LTZ-2H | |
Sensores de Staveley | EBL1 | EBL2 | EBL3 | EBL4 |
2. ¿Cuáles son los campos de aplicación acústica submarina de la cerámica piezoeléctrica?
Exploración del fondo de mar, hidráulica, transductor submarino, NDT, baliza, imágenes, transductores acústicos; sonar; ecoSounder, soldadura submarina; imagen Fishfinder, transductor de tonpilz, DVL Doppler Velocity logar acelerómetros, USBL, fuente de sonido, Amplificadores y altavoces, registradores de datos, sensor de velocidad ultrasónica, sonda de profundidad, sensores inalámbricos submarinos, galvanómetro ...
3. sobre transductor de cerámica piezoeléctrica, ¿cuál es el efecto del uso de cerámica piezoeléctrica? ?
Acerca de los transductores de cerámica piezoeléctrica, que utilizan los dos efectos principales de la cerámica piezoeléctrica, en particular, los transductores usan el efecto piezoeléctrico inverso cuando emiten, y utilizan un efecto piezoeléctrico positivo cuando recibe, a su vez, este tipo de transductor funcionan y use normalmente.
